Amplificateur de signal DXA-203

de courantde tensiond'acquisition de données

Aperçu

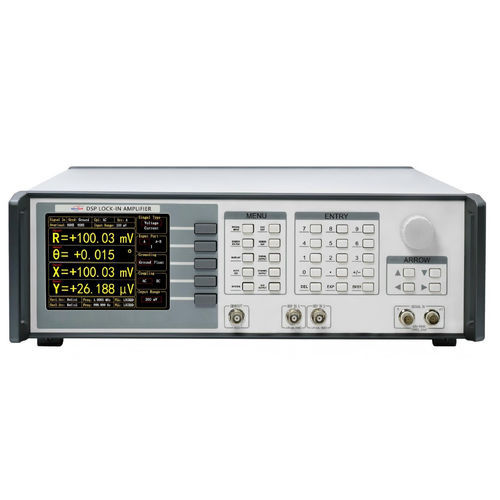

Le DXA-203 est un amplificateur lock-in numérique haute performance couvrant la plage DC à 250 kHz, conçu pour la détection synchrone précise, les mesures à faible bruit et la démultiplication multicanaux. Il intègre une grande réserve dynamique, des E/S flexibles et des fonctions d'analyse complètes pour les laboratoires et les applications d'instrumentation.

Caractéristiques clés

• Plage de fréquences de DC à 250 kHz avec une grande précision et résolution en fréquence.
• Bruit de tension d'entrée extrêmement faible et large sensibilité pleine échelle (du niveau nV au niveau Vrms).
• Huit démodulateurs pour mesures multicanaux synchronisées et large bande passante de mesure.
• Oscillateurs doubles intégrés, filtres synchrones et pentes de filtre sélectionnables pour un traitement du signal flexible.
• Entrées/sorties auxiliaires étendues (entrées/sorties analogiques multicanaux), capacité d'entraînement et multiples interfaces de communication (USB, Ethernet, RS-232, GPIB, WiFi).

Logiciel PC

Le DXA-203 fournit un logiciel PC professionnel pour configurer chaque démodulateur, canal d'entrée et de sortie via des schémas ou des panneaux de contrôle, avec affichages numériques clairs et affichage d'onde en temps réel. Les résultats peuvent être sauvegardés et exportés au format CSV. Des API sont prises en charge pour Python, MATLAB et LabVIEW.

Caractéristiques techniques

• Canal de signal d'entrée : Mode d'entrée — Tension : simple-ended ou différentiel ; Courant : simple-ended.
• Sensibilité pleine échelle : 1 nV à 5 Vrms.
• Niveaux de gamme : 2 mV à 5 V (7 niveaux au total).
• Couplage d'entrée : DC ou AC.
• Impédance d'entrée (tension) : 10 MΩ || 25 pF. Impédance d'entrée (courant) : 100 Ω ou 1 kΩ.
• Mise à la terre de la blindage d'entrée : Mise à la terre ou flottant 10 kΩ.
• Réserve dynamique : >130 dB.
• Précision du gain : 0,5% typique, 1% max.
• Bruit de tension d'entrée : 3,5 nV/√Hz (f ≥ 1 kHz) ; 2,5 nV/√Hz (f ≥ 10 kHz).
• Bruit de courant d'entrée : 20 fA/√Hz (f = 97 Hz).
• Résolution ADC (entrée) : 24 bit.
• Canal de signal de sortie : Plage de fréquences : DC – 250 kHz. Précision en fréquence : 2 ppm + 1 μHz. Résolution en fréquence : 1 nHz.
• Amplitude sinusoïdale : 0,1 μVrms à 5 Vrms. Précision d'amplitude : 0,5% typique, 2% max. Résolution d'amplitude : 0,1 μVrms.
• Courant de sortie : ±80 mA max. Impédance de sortie : 50 Ω. Stabilité en température : <200 ppm/°C.
• Offset DC réglable : -5 VDC à 5 VDC.
• Sortie synchrone : niveau TTL/CMOS 3,3 V (impédance de sortie 50 Ω). Sorties de modulation additionnelles : AM / FM / PM. Paramètre DAC (sortie signal) : 16 bit, 32 MSPS.
• Canal de référence : Nombre de canaux de référence : 2. Plage de fréquence de référence : 10 μHz – 250 kHz. Formes d'onde supportées : carré ou sinusoïdal. Impédance d'entrée de référence : 1 MΩ.
• Niveaux de référence (carré) : VIH entre 3 V et 5 V ; VIL entre -0,1 V et 0,5 V. Référence sinusoïdale : fréquence > 1 Hz ; 300 mV < Vpp < 10 V.
• Phase : Résolution : 1,0 μdeg. Erreur de phase : ±0,5° typique, ±1° max. Dérive en température : <200 ppm/°C. Détection d'harmoniques : 1–10000F (nF < 1,5 MHz).
• Temps d'acquisition : Référence interne : acquisition instantanée. Référence externe : 10 ou 100 cycles du signal.
• Oscillateur : Nombre : 2. Précision : 0,3 ppm. Stabilité en température : 0,5 ppm/°C. Taux de vieillissement : <1 ppm/an. Bruit de phase : -145 dBc/Hz (@1 kHz).
• Démodulateur : Nombre : 8. Largeur de bits du démodulateur : 64 bit. Plage de constante de temps : 100 ns – 3 ks. Bande passante de mesure : 50 μHz – 1,6 MHz. Options de pente de filtre : 6, 12, 18, 24, 30, 36, 42, 48 dB/oct. Filtre synchrone effectif <1000 Hz.
• Entrées / Sorties auxiliaires : Entrée AUX — 4 canaux, amplitude ±10 V avec résolution 0,1 mV, impédance d'entrée 1 MΩ, ADC : 16 bit, 150 kSPS. Sortie AUX — 4 canaux, amplitude ±10 V avec résolution 0,1 mV, courant de sortie ±30 mA max, DAC : 16 bit, 500 kSPS.
• Interfaces de communication : RS-232 (DB-9 femelle), USB 2.0 (480 Mbps), Ethernet RJ45 (1000 Mbps), interface réseau WiFi, GPIB (IEEE-488.2).
• Alimentation & mécanique : Tension d'alimentation : 220–240 V AC (100–120 V AC en option). Consommation : 50 W typique, 70 W max. Réjection du bruit d'alimentation : 70 dB @ 1 MHz. Dimensions : 448 mm × 532 mm × 148 mm. Poids : 12 kg.
