Aimant supraconducteur

Présentation

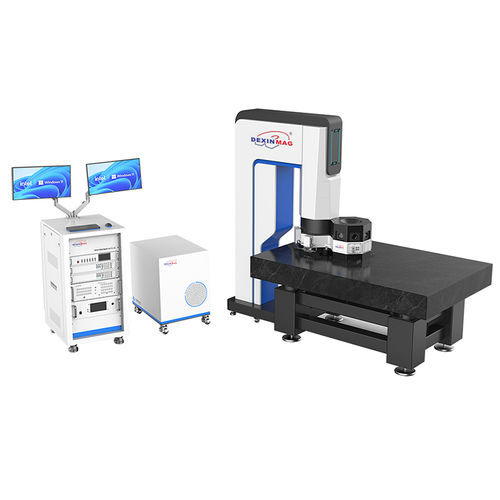

La plateforme optique de recherche basses températures et champ magnétique élevé est un système cryogénique intégré offrant une commande thermique de 1,7 à 350 K, un aimant supraconducteur conique à bobine fendue vertical délivrant ±7 T et un accès optique multidirectionnel. Elle est conçue pour des mesures optiques, spectroscopiques et électriques combinées avec un grand espace échantillon à faible vibration.

Principales capacités

• Grand espace échantillon permettant plusieurs géométries de mesure et positionnement in situ.
• Options d'intégration : platine piézo cryogénique multi-axes et liaisons électriques in situ.
• Prise en charge des techniques optiques et spectroscopiques : MOKE basse température, TR-MOKE, Raman basse température, photoluminescence basse température, pompage laser ultrarapide et spectroscopie terahertz en domaine temporel.
• Accès optique multidirectionnel : sept fenêtres latérales, une fenêtre supérieure et une fenêtre inférieure supplémentaire pour des angles de mesure flexibles.
• Connectivité électrique et RF : lignes DC, lignes haute fréquence et support de câblage extensible pour expérimentations complexes.

Caractéristiques techniques

• Plage de température : 1,7 K à 350 K.
• Stabilité de la température : ±0,2 % pour T < 20 K ; ±0,02 % pour T ≥ 20 K.
• Type d'aimant : aimant supraconducteur conique à bobine fendue (champ vertical).
• Intensité du champ magnétique : ±7 T.
• Uniformité du champ : ±0,3 % sur une région sphérique de 3 cm.
• Taux de balayage du champ : 0–7 T en ≤ 30 minutes.
• Vibration de la platine échantillon : ±20 nm.
• Espace échantillon : diamètre 89 mm, hauteur 88 mm.
• Fenêtre optique supérieure : 1 × 50 mm de diamètre, ouverture utile 44 mm.
• Fenêtres optiques latérales : 7 × 40 mm de diamètre, ouverture utile 26 mm.
• Options d'angle fenêtre supérieure : 70° plage complète (échantillon au centre du magnét) ; 90° plage complète (échantillon à 13 mm au-dessus du centre) ; distance standard fenêtre supérieure–échantillon : 15 mm.
• Angle de la trajectoire optique par fenêtre latérale : 13° plage complète (échantillon au centre du magnét).
• Canaux électriques — DC : 16 lignes DC.
• Canaux électriques — Haute fréquence : 4 × lignes 20 GHz.
• Canal d'expansion : prise en charge jusqu'à 80 câbles.

Applications

• Études magnéto-optiques à basse température (MOKE, TR-MOKE) et caractérisation spintronique.
• Spectroscopie Raman et photoluminescence à basse température sur matériaux quantiques et corrélés.
• Expériences pompe–sonde ultrarapides et spectroscopie THz en domaine temporel sous champ magnétique élevé.
• Mesures de supraconductivité, matériaux quantiques et transport avec accès optique.

Options et intégration

• Platine échantillon personnalisable, platines piézo multi-axes et passages électriques in situ.
• Faisceaux de câbles extensibles et routage RF pour expériences combinées optique/micro-ondes.
• Configurations de fenêtres et angles d'accès optique optionnels adaptés aux géométries de mesure spécifiques.
