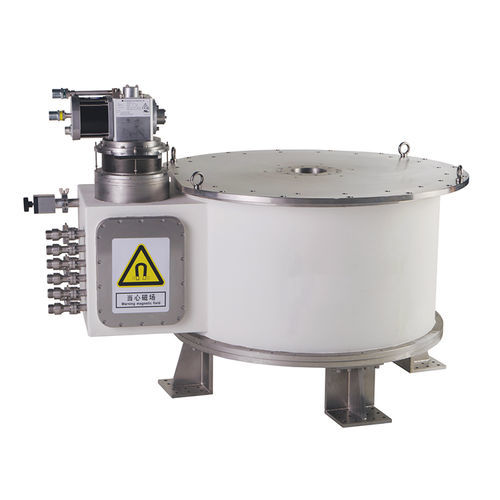

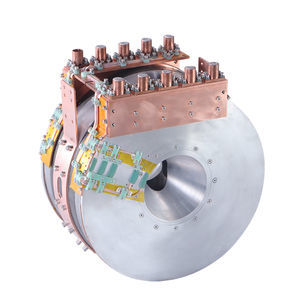

Aimant vectoriel supraconducteur Three-dimensional Superconducting Magnet

Présentation

L'aimant supraconducteur tridimensionnel est un système de magnétisme vectoriel 3D permettant la rotation continue du champ magnétique dans toutes les directions. Le système peut être conçu sans refroidissement par conduction à l'hélium liquide et propose un refroidissement GM ou par pulse-tube sélectionnable. Des voies optiques à température ambiante peuvent être fournies en orientation horizontale ou verticale. La configuration peut être adaptée aux besoins de l'application.

Caractéristiques

• Orientation du champ magnétique réglable librement dans les trois dimensions.

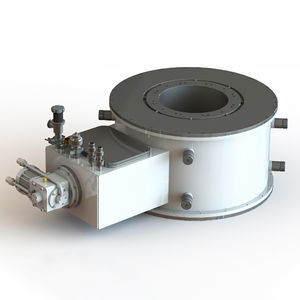

• Voies optiques à température ambiante sélectionnables en horizontal ou vertical.
• Fonctionnement en mode de courant continu disponible.
• Capacité de balayage rapide du champ (<50 min); options pour des vitesses de balayage supérieures si nécessaire.
• Uniformité élevée du champ magnétique (direction Z) et stabilité du champ.

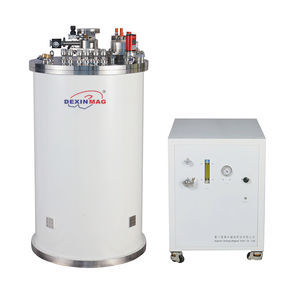

• Pas de refroidissement par conduction à l'hélium liquide requis; réfrigérateur GM ou réfrigérateur à tube à impulsions sélectionnable.
• Configurations et performances personnalisables selon les exigences client.

Configurations standards (exemples)

• 1T / 1T / 1T — Ouverture à température ambiante : 180 mm; Uniformité du champ (conception) : Z ±0,1% ou ≤10 ppm; X, Y ±0,5%; réfrigérateur GM 1,8 W (sans refroidissement par conduction à l'hélium liquide).
• 4T / 1T / 1T — Ouverture à température ambiante : 100 mm; Uniformité du champ (conception) : Z ±0,1%; X, Y ±0,5%; réfrigérateur GM 1,8 W (sans refroidissement par conduction à l'hélium liquide).
• 6T / 1T / 1T — Ouverture à température ambiante : 150 mm; Uniformité du champ (conception) : Z ±0,1%; X, Y ±0,5%; réfrigérateur à tube à impulsions split 1,5 W (sans refroidissement par conduction à l'hélium liquide).

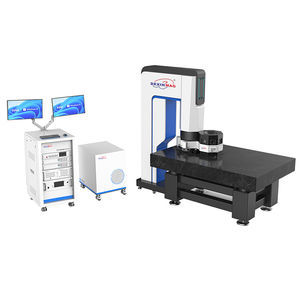

• 0,6T / 0,6T / 0,6T (modèle optique microscopique) — Ouverture à température ambiante : 70 mm; Intensité du champ (toutes directions) : 0,6 T; Uniformité : Z ±0,5%; X, Y ±1%; réfrigérateur GM 1,8 W; Hauteur du magnet : 210 mm.
• Autres variantes en offre/développement : 6T/2T/2T; 7T/2T/2T; 9T/2T/2T.

Spécifications techniques

• Fonctionnement vectoriel 3D : rotation complète de la direction du champ magnétique dans les trois dimensions.
• Accès optique : voies à température ambiante sélectionnables en horizontal ou vertical.
• Modes opératoires : mode de courant continu; balayage rapide du champ (<50 min) avec options pour un balayage plus rapide.
• Options de refroidissement : réfrigérateur GM ou réfrigérateur à tube à impulsions; conceptions sans besoin de refroidissement par conduction à l'hélium liquide.
• Uniformité du champ magnétique (selon modèle) : typiquement Z ±0,1% (certaines conceptions ≤10 ppm), X/Y typiquement ±0,5%; modèle 0,6T : Z ±0,5%, X/Y ±1%.
• Capacités de refroidissement typiques indiquées : 1,8 W (GM) et 1,5 W (pulse tube split).
• Exemples d'ouvertures à température ambiante par modèle : 70 mm, 100 mm, 150 mm, 180 mm.

Personnalisation

• Les configurations du système, les plages de champ et les ouvertures peuvent être adaptées aux exigences spécifiques d'application et d'intégration.
