Aimant vectoriel supraconducteur 3D Superconducting Coil

Aimant vectoriel supraconducteur - 3D Superconducting Coil - Xiamen Dexing Magnet Tech. Co., Ltd.
Aimant vectoriel supraconducteur - 3D Superconducting Coil - Xiamen Dexing Magnet Tech. Co., Ltd.
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Xiamen Dexing Magnet Tech. Co., Ltd.

Description

Présentation

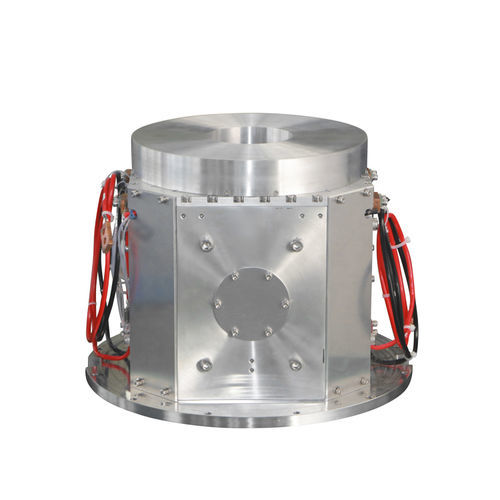

  • La bobine supraconductrice vectorielle 3D génère un champ magnétique vectoriel tridimensionnel dont la direction peut être orientée de manière arbitraire. Elle supporte l'exploitation en courant continu et est conçue pour une haute uniformité du champ (en particulier selon l'axe Z) et une bonne stabilité.


Caractéristiques principales
  • Fournit un champ magnétique vectoriel tridimensionnel avec orientation de champ librement rotative.
  • Fonctionnement possible en mode courant continu (DC).
  • Conception visant une uniformité élevée du champ magnétique sur Z et une stabilité de champ renforcée.
  • Compatible avec des cryostats à dilution et autres systèmes cryogéniques pour des solutions intégrées.
  • Conception mécanique légère ; options dimensionnelles et mécaniques personnalisables selon les exigences client.


Configurations disponibles
  • Configuration 9 T / 1 T / 1 T — Champ magnétique : Z 9 T, X/Y 1 T ; diamètre du passage froid : 90 mm (personnalisable) ; uniformité du champ (conception) : Z <0.1%, X/Y <0.5% ; stabilité du champ : ≤10 ppm/h ; masse du magnet : <34 kg (indicatif).
  • Configuration 3 T / 3 T / 3 T — Champ magnétique : Z 3 T, X/Y 3 T ; diamètre du passage froid : 90 mm (personnalisable) ; uniformité du champ (conception) : Z ≤10 ppm, X/Y <0.5% ; stabilité du champ : ≤10 ppm/h.
  • Configuration 6 T / 2 T / 2 T — Champ magnétique : Z 6 T, X/Y 2 T ; diamètre du passage froid : 90 mm (personnalisable) ; uniformité du champ (conception) : Z <0.1%, X/Y <0.5% ; stabilité du champ : ≤10 ppm/h.
  • Configuration 6 T / 1 T / 1 T — Champ magnétique : Z 6 T, X/Y 1 T ; diamètre du passage froid : 90 mm (personnalisable) ; uniformité du champ (conception) : Z <0.1%, X/Y <0.5% ; stabilité du champ : ≤10 ppm/h.
  • Configuration 4 T / 1 T / 1 T — Champ magnétique : Z 4 T, X/Y 1 T ; diamètre du passage froid : 90 mm (personnalisable) ; uniformité du champ (conception) : Z <0.1%, X/Y <0.5% ; stabilité du champ : ≤10 ppm/h.
  • Exemples de configurations supplémentaires :
    • 0.5 T / 0.1 T / 0.1 T — Champ magnétique : Z 0.5 T, X/Y 0.1 T ; diamètre du passage froid : 110 mm ; masse du magnet : <25 kg ; uniformité du champ (conception) : Z <0.05%, X/Y <1% ; stabilité du champ : ≤10 ppm/h.
    • 1 T / 1 T / 1 T — Champ magnétique : Z/X/Y 1 T ; diamètre du passage froid : 80 mm ; uniformité du champ (conception) : Z ≤0.1%, X/Y <1% ; stabilité du champ : ≤10 ppm/h.
    • 0.6 T / 0.6 T / 0.6 T — Champ magnétique : Z/X/Y 0.6 T ; diamètre du passage froid : 80 mm ; uniformité du champ (conception) : Z ≤0.1%, X/Y <1% ; stabilité du champ : ≤10 ppm/h.
    • 7 T / 2 T / 2 T — Champ magnétique : Z 7 T, X/Y 2 T ; diamètre du passage froid : 80 mm ; uniformité du champ (conception) : Z ≤0.1%, X/Y <1% ; stabilité du champ : ≤10 ppm/h.
    • 3 T / 1.5 T / 1.5 T (ligne de paramètres indiquant Z 4 T, XY 1.5 T) — Diamètre du passage froid : options 90 mm ou 100 mm ; masse du magnet : <42 kg ; uniformité du champ (conception) : Z ≤0.1%, X/Y <1% ; stabilité du champ : ≤10 ppm/h.


Spécifications techniques
  • Stabilité du champ magnétique (valeur typique de conception) : ≤10 ppm/h.
  • Uniformité du champ magnétique (valeurs de conception variables selon configuration) : exemples incluent Z <0.1% avec X/Y <0.5% pour les configurations haute intensité, Z ≤10 ppm pour des configurations spécifiques, ou Z <0.05% pour certaines configurations optimisées basse intensité.
  • Diamètres du passage froid : courants : 80 mm, 90 mm (personnalisable), 100 mm et 110 mm selon configuration.
  • Masse du magnet : valeurs indicatives telles que <25 kg, <34 kg, <42 kg selon la configuration.
  • Prend en charge l'intégration avec des cryostats à dilution et autres systèmes cryogéniques ; conception mécanique adaptée pour une intégration légère.


Compatibilité et personnalisation
  • Conçue pour une intégration dans des montages expérimentaux basse température et compatible avec les cryostats à dilution standards.
  • Le diamètre du passage froid, les cibles de masse et les interfaces mécaniques peuvent être personnalisés pour répondre aux contraintes expérimentales ou d'installation.
  • Les interfaces électriques et cryogéniques, les dispositifs de fixation et les interfaces de vide peuvent être adaptés sur demande.
