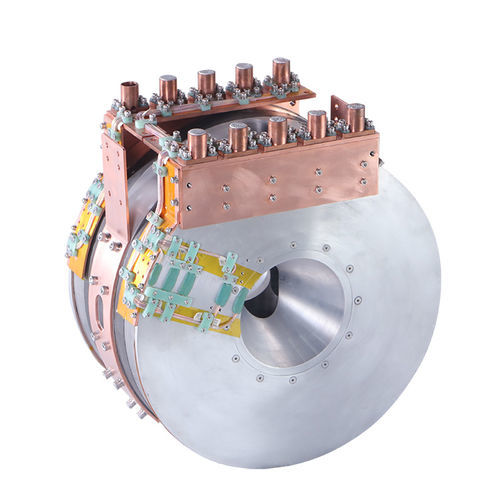

Aimant supraconducteur Solenoid Superconducting Magnet

Présentation

Aimant supraconducteur solénoïde disponible en configurations de refroidissement sec (sans hélium) ou immergé (plongé dans l'hélium liquide). Conçu pour une grande uniformité du champ magnétique et une stabilité temporelle. L'intensité du champ, l'uniformité et le diamètre du passage froid peuvent être spécifiés selon les besoins expérimentaux, y compris l'intégration aux refroidisseurs à dilution.

Principales caractéristiques

• Options de refroidissement : sec et immergé
• Plusieurs diamètres de passage froid proposés par palier de champ
• Mode de fonctionnement en courant continu disponible avec interrupteur supraconducteur (option)
• Capacité de balayage rapide du champ
• Zones d'uniformité sphérique ou cylindrique avec stabilité élevée
• Configurations à faible courant de fonctionnement disponibles
• Options de conducteurs NbTi et Nb3Sn pour exigences de champ plus élevé
• Compatible avec différentes marques de refroidisseurs à dilution

Paramètres

• Valeurs de champ magnétique : 6 T ; 7 T ; 9 T ; 12 T ; 14 T
• Méthode de refroidissement : sec / immergé (disponible pour tous les niveaux de champ)
• Diamètres du passage froid : 6 T : 54 / 78 / 90 mm ; 7 T : 54 / 78 / 90 mm ; 9 T : 54 / 78 / 90 mm ; 12 T : 54 / 78 mm ; 14 T : 54 / 65 / 78 mm
• Uniformité du champ (@10 mm DSV) : 6 T : ±0,1 % ; 7 T : ±0,1 % ; 9 T : ±0,1 % et ±10 ppm ; 12 T : ±0,1 % ; 14 T : ±0,1 %
• Interrupteur supraconducteur : optionnel (tous modèles)
• Protection contre la décharge : protection passive par diode (tous modèles)
• Conducteur HTS : optionnel (tous modèles)

Caractéristiques techniques

• Mode de fonctionnement : mode courant continu disponible (option interrupteur supraconducteur)
• Stratégie de protection contre la décharge : protection passive par diode
• Options de matériaux : supraconducteurs composites NbTi et Nb3Sn
• Compatibilité prévue : intégration avec différentes marques de refroidisseurs à dilution
• Performance ciblée : balayage rapide, haute uniformité et stabilité adaptées aux mesures de précision

Personnalisation et options

• Champ, uniformité et diamètre du passage froid configurables sur commande
• Interrupteur supraconducteur optionnel pour fonctionnement en courant persistant
• Bornes de courant HTS optionnelles et circuits de protection supplémentaires
• Variantes de fabrication disponibles pour contraintes expérimentales spécifiques
