Kit d'expérimentation pour capteur magnétique

de traitement en laboratoire

Présentation

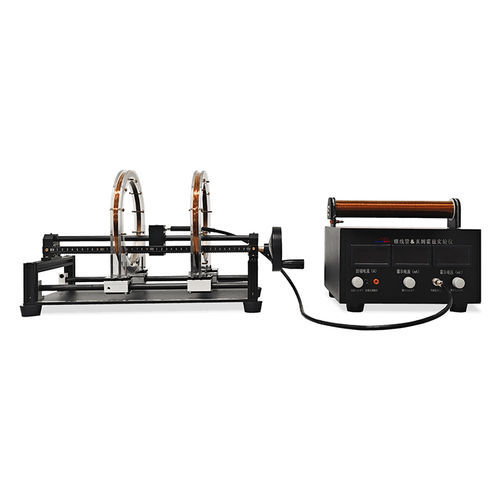

L'appareil de laboratoire Helmholtz et solénoïde (kit HG302-HW322B) est un instrument pédagogique destiné à générer un champ magnétique uniforme avec une paire de bobines de Helmholtz ou un champ axial long et uniforme avec un solénoïde. Il permet la démonstration et la vérification quantitative de la loi de Biot–Savart, de la superposition des champs magnétiques et des distributions spatiales du champ à l'aide de capteurs à effet Hall.

Configuration de l'instrument

• Testeur bobine solénoïde et bobine Helmholtz
• Capteur à effet Hall HG302
• Capteur à effet Hall HW322B
• Banc d'essai pour bobines Helmholtz
• Solénoïde

Caractéristiques

• Espacement des bobines Helmholtz réglable (ajustement libre)
• Méthode de connexion flexible pour la bobine de mesure
• Structure simple et maintenable du solénoïde

Détails expérimentaux

• Mesurer la distribution du champ magnétique d'une bobine de Helmholtz et d'un solénoïde à l'aide de capteurs à effet Hall

Objectifs expérimentaux

• Comprendre le principe de mesure des champs magnétiques par effet Hall
• Mesurer la distribution du champ axial à l'intérieur d'un solénoïde
• Mesurer l'uniformité du champ pour des espacements de bobines Helmholtz R/2, R et 2R

Caractéristiques techniques

• Courant d'excitation : réglable en continu (0–250 mA pour le solénoïde ; 0–500 mA pour la bobine Helmholtz)
• Champ magnétique du solénoïde : réglable en continu (0–35 Gs)
• Champ magnétique de la bobine Helmholtz : réglable en continu (0–15 Gs)
• Courant Hall : réglable en continu (0–2,5 mA pour le solénoïde ; 0–5 mA pour la bobine Helmholtz)
