Instrument de caractérisation à capteur unique

Le testeur de fonction de travail électronique des métaux mesure l'émission d'électrons thermiques d'une cathode métallique chauffée et détermine la fonction de travail électronique du métal selon la méthode linéaire de Richardson. Il est conçu pour étudier les caractéristiques d'émission thermoïonique des matériaux de cathode et les propriétés physiques de leurs surfaces.

Composition de l'instrument :

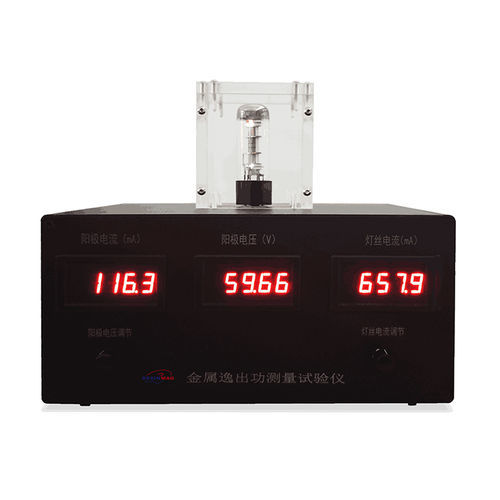

L'instrument est composé d'une unité expérimentale et d'une diode métallique montée sur le dessus.

Caractéristiques :

• Conception intégrée éliminant le besoin de câblage complexe.
• La diode est protégée par un boîtier transparent et résiste aux dommages.

Détails expérimentaux :
Mesure de la fonction de travail électronique du tungstène métallique à l'aide d'une diode idéale.

Objectifs :

• Comprendre les principes de base de l'émission thermoïonique et maîtriser une méthode de mesure de la fonction de travail.
• Déterminer la fonction de travail électronique du tungstène métallique selon la méthode linéaire de Richardson.
• Apprendre les techniques de traitement des données.

Spécifications / données techniques (voir ci‑dessous) :
Les spécifications détaillées de l'instrument et de la diode, ainsi que la relation entre le courant du filament et la température du filament, sont fournies dans la section de spécifications techniques ci‑dessous.

Caractéristiques / spécifications techniques :

• Spécifications standard (diode idéale)
• Matériau du filament : tungstène pur
• Courant du filament (plage de fonctionnement indiquée) : nominal 0,5–0,82 A (plage de test recommandée : 0,56–0,76 A)
• Diamètre du filament : 7,5 × 10^-5 m
• Matériau de l'anode : nickel
• Longueur de l'anode : 0,015 m
• Diamètre intérieur de l'anode : (9,0–9,2) × 10^-3 m
• Relation entre le courant du filament et la température du filament (paires I (A) → T (10^3 K)) :
• 0,52 A → 1,93 × 10^3 K
• 0,56 A → 2,00 × 10^3 K
• 0,60 A → 2,07 × 10^3 K
• 0,64 A → 2,14 × 10^3 K
• 0,68 A → 2,21 × 10^3 K
• 0,72 A → 2,28 × 10^3 K
• 0,76 A → 2,35 × 10^3 K
• 0,80 A → 2,42 × 10^3 K
• Le courant du filament et la tension de l'anode sont réglables en fonction des spécifications de la diode.
