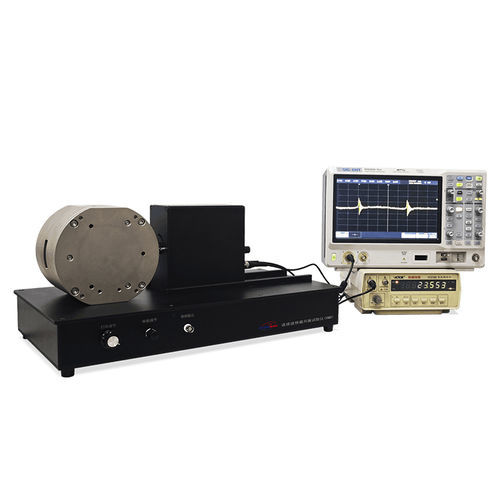

Spectromètre en onde continue

RMNpour l'analysepour l'enseignement

Ce spectromètre de résonance magnétique nucléaire en onde continue (CW) est conçu pour l'enseignement et la caractérisation des matériaux. Il applique une excitation radiofréquence dans un champ magnétique intense et détecte la réponse des moments magnétiques nucléaires pour l'analyse moléculaire et de composition, adapté à l'étude des paramètres 1H et 19F.

Composition de l'instrument :

• Aimant
• Alimentation pour balayage du champ magnétique
• Oscillateur accordable
• Oscilloscope externe (à acquérir séparément)
• Compteur de fréquence

Caractéristiques produit :

• Architecture mécanique simple et légère pour une utilisation facilitée
• Haute homogénéité du champ magnétique, permettant l'observation de plus de 20 composantes de résonance
• Sonde compacte pour un échange d'échantillons pratique

Détails expérimentaux :

• Observer le signal RMN, déterminer précisément le champ magnétique statique B0 et estimer l'erreur ΔB0
• Enregistrer le signal de résonance des noyaux fluor dans un échantillon solide de polytétrafluoroéthylène (PTFE) et mesurer le facteur g associé
• Estimer la largeur de raie de résonance des noyaux fluor dans le PTFE solide et calculer le temps de relaxation transverse T2

Objectifs expérimentaux :

• Comprendre les principes de la RMN et observer les phénomènes RMN
• Maîtriser les méthodes de mesure RMN et apprendre à mesurer précisément les champs magnétiques par RMN
• Réaliser des mesures quantitatives pour obtenir les paramètres nucléaires de base pour 1H et 19F

Spécifications techniques :

• Rapport signal/bruit : 100:1 (40 dB)
• Fréquence d'oscillation : 17 MHz – 23 MHz (selon l'aimant)
• Plage d'ajustement de fréquence : f_max / f_min = 1,5
• Échantillons typiques mesurés (utilisés en expérience) : 1H — CuSO4 (échantillon n°1) ; 19F — polytétrafluoroéthylène (PTFE) (échantillon n°2)
