Hystérésigraphe B-H

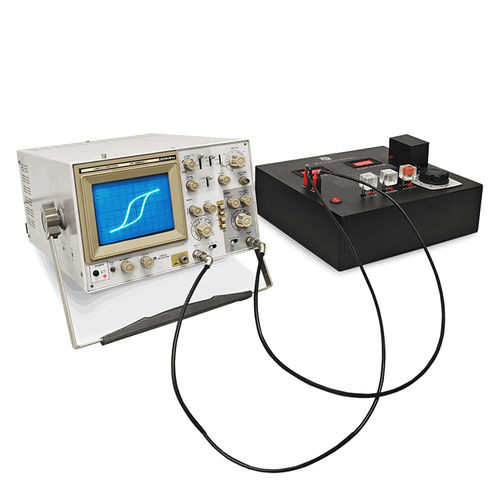

Le testeur de boucle d'hystérésis B-H BH-01 est un instrument de laboratoire intégré conçu pour mesurer et tracer les courbes B-H (hystérésis magnétique) des matériaux magnétiques doux, permettant de déterminer l'induction magnétique de saturation, la rémanence, la coercivité et la perméabilité. Il convient pour l'enseignement et la caractérisation des matériaux en utilisant des échantillons du même matériau présentant différentes orientations et propriétés.

Composants de l'instrument

• Boîtier principal (avec autotransformateur intégré)
• Résistance standard
• Résistance d'échantillonnage
• Résistance d'intégration
• Condensateur d'intégration
• Échantillon 1 (feuille de silicium magnétique non orientée)
• Échantillon 2 (feuille de silicium magnétique orientée)
• Ampèremètre AC
• Voltmètre AC

Objectifs expérimentaux

• Comprendre les concepts d'hystérésis magnétique, les boucles d'hystérésis et les courbes d'aimantation ; identifier les grandeurs des matériaux ferromagnétiques : coercivité, rémanence et perméabilité.
• Apprendre à utiliser un oscilloscope pour tracer les courbes d'aimantation et les boucles d'hystérésis.
• Déterminer l'induction magnétique de saturation, la rémanence et la coercivité à partir de la boucle d'hystérésis.
• Comparer les modifications des boucles d'hystérésis entre échantillons orientés et non orientés du même matériau.

Caractéristiques / spécifications techniques

• Résistance d'échantillonnage : 20 Ω
• Résistance d'intégration : 47 kΩ
• Condensateur d'intégration : 4,7 μF
• Échantillon 1 (feuille de silicium non orientée) bobinages : primaire 100 spires, secondaire 100 spires
• Échantillon 2 (feuille de silicium orientée) bobinages : primaire 200 spires, secondaire 300 spires
