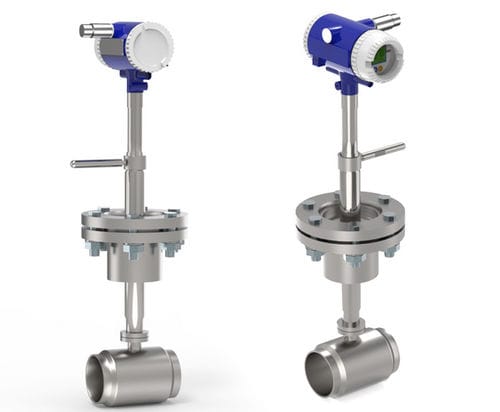

Débitmètre à vortex YFVW300C

volumiquepour gazpour vapeur

Présentation
Le débitmètre à vortex YFVW300C exploite le principe de la rue de vortex de Kármán associé aux communications industrielles sans fil (NB‑IoT et LoRaWAN) pour mesurer sans contact le débit de vapeur, de gaz et de liquides faiblement visqueux. Sans pièces mobiles ni tubulures de mesure de pression, l'appareil fonctionne sur batterie pour pallier les contraintes de câblage en environnements à haute température ou dangereux, et permet la transmission IIoT pour la supervision énergétique et process.

Avantages produit

• Déploiement sans câblage : réduction significative des coûts de câble/conduit (jusqu'à ~90% de longueur de câble économisée) et simplification de l'installation en zones dangereuses.
• Large rapport de mesure : rapport d'étendue 10:1 ; mesure de vitesse vapeur d'environ 0,5 à 25 m/s couvrant la mise en route jusqu'à la charge nominale.
• Performances environnementales : conception haute température (plage de fonctionnement -40 °C à 350 °C), protection IP67 et résistance aux vibrations et interférences.
• Diagnostic intelligent : surveillance de l'état capteur en temps réel avec compensation automatique température/pression pour fiabiliser les mesures.
• Connexion cloud pour gestion énergétique : transmission native NB‑IoT / LoRaWAN vers plateformes cloud pour rapports de consommation et alertes en cas de dépassement.

Domaines d'application principaux

• Mesure énergétique vapeur : surveillance de la vapeur de chaudière, des échangeurs thermiques et de la vapeur process.
• Surveillance des gaz industriels : traçage des débits d'air comprimé, azote, oxygène et autres gaz d'usine.
• Contrôle des procédés chimiques : mesure sûre des gaz inflammables (méthane, propane) avec variantes adaptées aux zones explosives.
• HVAC et réfrigération : suivi des flux de réfrigérant et audits énergétiques des systèmes centraux.
• Réseaux de tuyauterie distribués : surveillance sans fil des canalisations vapeur/gaz là où l'alimentation externe est indisponible.

Problèmes résolus
Traite le vieillissement rapide des câbles sur conduites vapeur haute température, les coûts et la complexité du câblage en zones antidéflagrantes, ainsi que les difficultés d'alimentation des sites distants ou difficiles d'accès.

Caractéristiques / spécifications techniques

• Principe de mesure : rue de vortex de Kármán (décrochage de vortex derrière un obstacle/plaquette).
• Modèle : YFVW300C (variante sans fil NB‑IoT / LoRaWAN).
• Communication : NB‑IoT et LoRaWAN.
• Médias mesurés : vapeur, gaz, liquides faiblement visqueux.
• Alimentation : batterie (aucun câblage externe requis).
• Pas de pièces mobiles ; pas de tubulure de mesure de pression requise.
• Rapport d'étendue : 10:1.
• Plage de mesure de vitesse vapeur : ≈ 0,5–25 m/s.
• Température de fonctionnement : -40 °C à 350 °C.
• Protection : IP67.
• Fonctionnalités : résistance aux vibrations ; autodiagnostic intelligent ; compensation automatique température/pression ; transmission cloud et rapports de gestion énergétique.
• Options : variantes conformes pour installations antidéflagrantes avec gaz inflammables.
