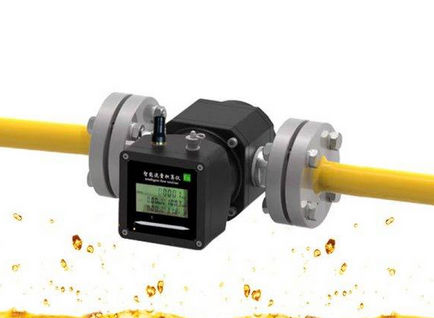

Débitmètre volumétrique

volumiquepour gazpour gaz naturel

Aperçu Les débitmètres YUNYI Lora Wireless Roots, également connus sous le nom de débitmètres rotatifs à gaz, sont des instruments de mesure de gaz de haute précision et très fiables, basés sur les principes de la mesure volumétrique. Ils intègrent des fonctions de détection du débit, de la température et de la pression, effectuent des calculs automatiques de compensation de la température et de la pression et affichent directement le volume total dans des conditions standard. Principe de Fonctionnement Le principe de fonctionnement de base utilise une paire de rotors conjugués usinés avec précision (roues de taille) qui tournent alternativement sous l'effet de la différence de pression entre les fluides d'entrée et de sortie. Chaque rotation complète des rotors libère un gaz équivalent à quatre fois le volume effectif de la chambre de dosage. Par l'intermédiaire d'un dispositif d'accouplement magnétique étanche et d'un mécanisme de réduction, le nombre de rotations du rotor est transmis au totalisateur, ce qui permet de calculer et d'afficher avec précision le débit volumétrique cumulé. Avantages et caractéristiques du produit

• Performance de mesure supérieure : Précision élevée (jusqu'à ±1,0 %), grande répétabilité et large rapport de réduction (jusqu'à 1:216). Avec un débit de départ extrêmement faible, il peut mesurer avec précision le débit de gaz avec des variations de charge significatives.
• Capacités intelligentes et sans fil : Utilise une technologie à très faible consommation d'énergie et une technologie de microcontrôleur pour une durée de vie prolongée de la batterie (généralement plus de 5 ans). Des modules de transmission sans fil et des interfaces de communication en option (par exemple, modules GPRS/CDMA, interface RS-485, DTU) permettent la transmission de données à distance et l'intégration dans des systèmes de surveillance.
• Construction robuste et facilité d'utilisation : Ne nécessite aucune section de tuyau rectiligne en amont ou en aval, ce qui permet de l'installer dans des espaces confinés. La conception entièrement étanche avec un indice de protection IP65 et une certification antidéflagrante à sécurité intrinsèque (ExiaⅡCT4) garantit la sécurité et la fiabilité.
• Gestion des données et diagnostics : Dispose d'un stockage de données complet pour l'enregistrement des données de débit historiques. Comprend des fonctions d'autodiagnostic et d'alarme telles que des alertes de batterie faible pour faciliter la maintenance.

Zones d'application

• Comptage du gaz urbain et de l'énergie : comptage du transport et de la distribution du gaz naturel, comptage des stations de régulation du gaz, facturation commerciale et comptage du gaz des chaudières résidentielles.
• Pétrochimie et production industrielle : champs pétrolifères, usines pétrochimiques, métallurgie, production d'énergie - mesure des gaz non corrosifs tels que les gaz inertes industriels, le gaz de charbon, le gaz naturel et le biogaz.
• Protection de l'environnement et récupération d'énergie : surveillance du débit dans les projets de récupération d'énergie tels que l'utilisation du biogaz.

Caractéristiques / spécifications techniques

• Principe de mesure : Volumétrique (Roots / gaz rotatif) à l'aide d'une paire de rotors conjugués (roues de taille).
• Détections intégrées : Détection du débit, de la température et de la pression avec compensation automatique de la température et de la pression ; affichage du volume total dans des conditions standard.
• Exactitude : Jusqu'à ±1,0 % (selon la configuration).
• Répétabilité : Haute répétabilité (spécifiée par le fabricant).
• Ratio de retournement : Jusqu'à 1:216.
• Débit de départ : Capacité de débit de démarrage extrêmement faible pour des mesures précises à des débits très faibles.
• Transmission et communication : Modules de transmission sans fil en option (par exemple, GPRS/CDMA), interface RS-485 et support DTU pour la transmission de données à distance et l'intégration.
• Alimentation : Conception à très faible consommation avec technologie de microcontrôleur ; conçu pour un fonctionnement prolongé sur batterie intégrée (durée de vie typique de la batterie supérieure à 5 ans en fonction de la configuration et de l'utilisation).
• Caractéristiques mécaniques : Accouplement magnétique scellé et mécanisme de réduction pour transmettre la rotation du rotor au totalisateur.
• Protection et sécurité : Conception entièrement étanche ; indice de protection IP65 ; certification antidéflagrante à sécurité intrinsèque ExiaⅡCT4.
• Caractéristiques des données : Stockage des données historiques à bord, autodiagnostic et fonctions d'alarme (par exemple, alarme de batterie faible).
