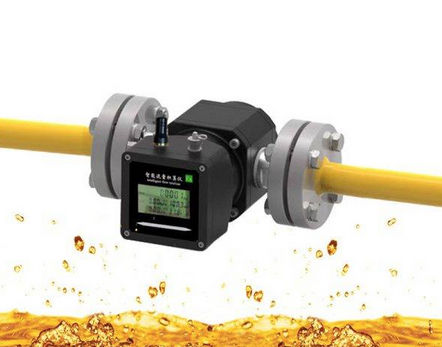

Débitmètre volumétrique YUNYI 4G

volumiquepour gazà bride

Vue d'ensemble
Le débitmètre YUNYI 4G sans fil de type Roots est un compteur de gaz volumétrique conçu pour la mesure précise de gaz non corrosifs. Il intègre la détection du débit, de la température et de la pression avec compensation automatique température/pression pour afficher le volume total corrigé aux conditions normales.

Principe de fonctionnement
Le compteur utilise une paire de rotors conjugués usinés avec précision (roues taille de manteau) qui tournent alternativement sous la différence de pression entre l'entrée et la sortie. Chaque rotation complète évacue un volume de gaz équivalent à quatre fois le volume effectif de la chambre de mesure. Un accouplement magnétique étanche et un mécanisme de réduction transmettent les révolutions des rotors au totaliseur pour le calcul et l'affichage précis du volume cumulatif.

Avantages et caractéristiques

• Performance de mesure : précision jusqu'à ±1,0 %, grande répétabilité et large plage de turndown (jusqu'à 1:216) ; démarrage très bas pour la mesure sur de fortes variations de charge.
• Communication et alimentation : électronique à très faible consommation avec autonomie sur plusieurs années (typiquement >5 ans) ; modules wireless optionnels (4G/DTU, GPRS/CDMA) et interface RS-485 pour transmission distante.
• Installation et protection : boîtier totalement étanche avec indice de protection IP65 ; certification antidéflagrante intrinsèque (ExiaⅡCT4) ; ne nécessite pas de tronçons de conduite rectilignes en amont ou en aval.
• Fonctions de données et diagnostic : stockage historique embarqué, autodiagnostics et sorties d'alarme incluant alertes de batterie faible pour faciliter la maintenance et la surveillance.

Domaines d'application

• Mesure du gaz urbain et énergie : transmission et distribution, postes de régulation, applications de facturation commerciales et résidentielles.
• Procédés pétrochimiques et industriels : champs pétrolifères, installations pétrochimiques, métallurgie et production d'électricité pour la mesure de gaz non corrosifs (gaz naturel, gaz de houille, biogaz, gaz inertes industriels).
• Projets de protection environnementale et récupération d'énergie : surveillance des flux dans les installations de valorisation du biogaz et autres systèmes de récupération d'énergie.

Caractéristiques techniques

• Principe de mesure : volumétrique (rotor Roots / rotary gas)
• Précision : jusqu'à ±1,0 %
• Répétabilité : élevée
• Plage de turndown : jusqu'à 1:216
• Débit de démarrage : très bas (adapté aux fortes variations de charge)
• Compensation : compensation automatique température et pression ; affiche le volume total aux conditions normales
• Rotors : paire de rotors conjugués usinés ; une rotation complète évacue un volume équivalent à quatre fois le volume effectif de la chambre de mesure
• Transmission : accouplement magnétique étanche et mécanisme de réduction vers le totaliseur
• Électronique : électronique intelligente à base de microcontrôleur
• Alimentation : consommation ultra-faible ; batterie intégrée à longue durée (typiquement >5 ans)
• Communications (option) : RS-485 ; module DTU ; modules sans fil tels que 4G, GPRS/CDMA
• Protection et sécurité : boîtier totalement étanche ; IP65 ; certification antidéflagrante intrinsèque (ExiaⅡCT4)
• Installation : pas de besoin de sections droites upstream/downstream ; adapté aux espaces confinés
• Fonctions données : stockage historique embarqué, autodiagnostics et fonctions d'alarme (y compris alertes de batterie faible)
