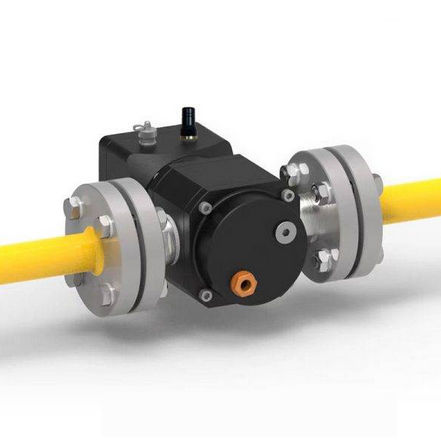

Débitmètre à pistons rotatifs NB

volumiquepour gazpour gaz naturel

Présentation
Les débitmètres rotatifs à lobes (Roots) sans fil YUNYI NB sont des appareils de mesure volumétrique du gaz conçus pour un comptage précis et répétable. Ils intègrent la mesure du débit, de la température et de la pression, réalisent la compensation automatique température/pression et affichent le volume cumulé aux conditions normales.

Principe de fonctionnement
Le compteur utilise une paire de rotors conjugués usinés avec précision (lobes Roots) qui tournent alternativement sous la différence de pression entre l'entrée et la sortie. Chaque révolution complète des rotors déplace un volume de gaz défini (quatre fois le volume effectif de la chambre de mesure par révolution). Un accouplement magnétique étanche et un mécanisme de réduction transmettent les rotations au totalisateur pour le calcul et l'affichage précis du volume cumulé.

Avantages et caractéristiques

• Performance de mesure : Précision élevée (jusqu'à ±1,0 %), grande répétabilité et large plage de réglage (jusqu'à 1:216). Très faible débit de démarrage permettant une mesure précise sur de fortes variations de charge.
• Communication intelligente et sans fil : Électronique à très faible consommation et microcontrôleur permettant une longue autonomie sur batterie. Modules de communication optionnels (GPRS/CDMA), interface RS-485 ou module DTU pour transmission distante et supervision centralisée.
• Conception robuste et installation compacte : Pas d'exigence de longues sections de tuberie rectilignes en amont ou en aval ; adapté aux espaces confinés. Boîtier totalement étanche IP65 et certification antidéflagrante intrinsèque (ExiaⅡCT4).
• Données et diagnostics : Stockage historique embarqué, fonctions d'autodiagnostic et sorties d'alarme (ex. alerte batterie faible) pour faciliter la maintenance.

Domaines d'application

• Comptage gaz urbain et énergétique : transport et distribution de gaz naturel, postes de détente, comptage commercial (restauration, hôtellerie), comptage gaz chaudières résidentielles.
• Procédés pétrochimiques et industrie : champs pétrolifères, raffineries, métallurgie, production d'électricité — adapté aux gaz non corrosifs comme les gaz inertes industriels, gaz de houille, gaz naturel et biogaz.
• Protection de l'environnement et valorisation énergétique : surveillance des débits dans les projets de valorisation énergétique, y compris l'utilisation du biogaz.

Caractéristiques techniques

• Principe de mesure : Volumétrique (Roots / compteur rotatif)
• Précision : jusqu'à ±1,0 %
• Répétabilité : élevée
• Plage turndown : jusqu'à 1:216
• Débit de démarrage : très faible (adapté aux fortes variations de charge)
• Mesures intégrées : débit, température et pression avec compensation automatique
• Transmission du signal rotor : accouplement magnétique étanche + mécanisme de réduction vers le totalisateur
• Alimentation : conception ultra-basse consommation ; fonctionnement sur batterie (autonomie typique >5 ans selon configuration et usage)
• Options de communication : modules GPRS/CDMA optionnels, interface RS-485, module DTU pour transmission distante
• Boîtier/protection : conception totalement étanche, IP65
• Certification de sécurité : antidéflagrant intrinsèque (ExiaⅡCT4)
• Installation : pas d'exigence de longues sections droites en amont/aval ; adapté aux espaces confinés
• Fonctions de données : stockage historique embarqué, autodiagnostic et fonctions d'alarme (ex. alerte batterie faible)
