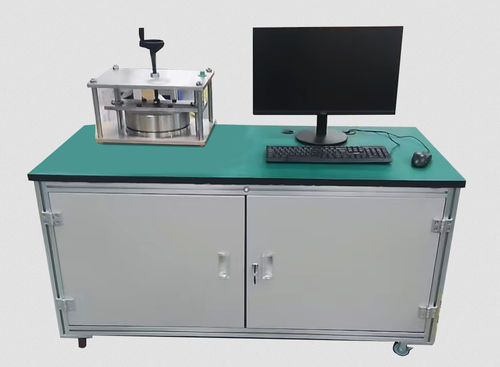

Unité de test en pression pour atelier

à surpresseuractionnée par airmobile

Description courte
L'appareil d'essai de pression d'éclatement pour évents de couvercle de batterie intégré YUNYI est un système de banc conçu pour tester les évents de couvercle et les disques anti‑explosion des batteries lithium (cylindriques / prismatiques). Destiné au contrôle des matières entrantes, à la validation R&D et au contrôle qualité en production, il mesure les comportements d'éclatement et d'étanchéité sous pressurisation contrôlée pour vérifier les performances de décharge et les caractéristiques de sécurité.

Fonctions principales

• Épreuve de tenue à la pression – Application et maintien d'une pression définie pour vérifier l'absence de fuite ou de rupture.
• Test d'éclatement – Pressurisation linéaire contrôlée jusqu'à rupture ; capture précise du pic de pression d'éclatement.
• Contrôle d'étanchéité – Évaluation concomitante de l'intégrité d'étanchéité du composant.
• Automatisation des données – Collecte haute vitesse, génération automatique de rapports et archivage traçable.

Composants principaux
Contrôleur de pression entièrement automatique — contrôle précis de la pression
Cadre de réaction et outillage de protection de fixation — maintien sécurisé du couvercle de batterie
Unité principale + logiciel d'acquisition haute fréquence — capture des événements d'éclatement à 10 000 Hz
Ordinateur industriel avec écran 19" — interface utilisateur et consultation des données
Armoire métallique sur roulettes — poste de travail mobile et fermé

Spécifications techniques (résumé)

• Plage d'essai de pression : 0–3 MPa / 0–6 MPa (sélectionnable)
• Précision du contrôleur de pression : ±0,1 % FS ou ±0,05 % FS
• Fréquence d'acquisition : 10 000 Hz ; temps de réponse ≤ 0,1 ms ; erreur de capture ≤ ±0,05 MPa
• Stockage des données : 16 Go intégrés ; export via Ethernet (Excel/CSV)
• Indice de protection : IP54 ; châssis : tôle d'acier 1,5 mm avec revêtement électrostatique

Pourquoi choisir ce testeur ?

• Conçu pour la sécurité des batteries – Configuré pour caractériser les évents et disques anti‑explosion.
• Capture haute vitesse et précise – Acquisition 10 000 Hz garantissant la détection fidèle du pic d'éclatement.
• Processus automatisé – Pressurisation linéaire, détection d'éclatement, vidange automatique et enregistrement des données réduisent la variabilité opérateur.
• Traçabilité – Stockage local et rapports exportables pour analyse qualité.
• Dispositifs de sécurité – Protection contre la surpression et vidange automatique pour une exploitation sûre.
• Interface bilingue – Chinois/Anglais sélectionnable.

Applications typiques

• Contrôle des matières entrantes – Vérification de la pression d'éclatement des évents fournis par les sous‑traitants.
• Contrôle qualité en production – Tests routiniers des composants de sécurité en fabrication.
• Validation R&D – Caractérisation de nouveaux designs et matériaux d'évents/couvercles.
• Analyse de défaillance – Investigation des incidents terrain liés aux performances des évents.

Consignes d'utilisation et de sécurité

• Source de pression – L'utilisateur doit fournir une bouteille de gaz haute pression (azote ou air comprimé propre et sec) avec raccord G1/2 ; pompe suralimentaion électrique en option.
• Protection contre la surpression – La soupape de sécurité déclenche à 1,1× la pression maximale d'essai ; ne pas désactiver.
• Vidange automatique – La pression résiduelle est évacuée automatiquement sous 10 s après l'éclatement ; attendre l'arrêt complet avant d'ouvrir la fixation.
• Utilisation des fixations – Toujours utiliser l'outillage de protection fourni ; ne pas opérer sans fixation appropriée.
• Sauvegarde des données – Exporter régulièrement les données via Ethernet pour éviter toute perte.
• Maintenance – Maintenir propres les filetages de connexion et contrôler l'état des joints.

Informations de commande

• Livraison standard inclut : Unité principale (avec armoire) ; contrôleur de pression entièrement automatique ; cadre de réaction avec outillage de fixation ; ordinateur industriel avec écran 19" ; logiciel d'acquisition haute fréquence (préinstallé) ; câbles d'alimentation et de communication ; manuel Anglais/Chinois ; certificat d'étalonnage usine.
• Accessoires optionnels : Pompe suralimentaion électrique ; kits de fixation de rechange pour différentes tailles d'évents ; extension de garantie ; formation sur site.

Caractéristiques / spécifications techniques

• Plage d'essai de pression : 0–3 MPa / 0–6 MPa (sélectionnable)
• Source de pression : Bouteille haute pression externe (G1/2) ; supporte N2, air comprimé ou gaz inertes ; pompe optionnelle
• Précision du contrôleur : ±0,1 % FS ou ±0,05 % FS
• Mode de contrôle : Augmentation de pression linéaire automatique avec vitesse d'élévation réglable
• Vidange : Vidange automatique (complète sous 10 s après éclatement)
• Protection surpression : Soupape intégrée, seuil = 1,1 × pression max d'essai (6,6 MPa)
• Fréquence d'acquisition : 10 000 Hz ; temps de réponse ≤ 0,1 ms ; erreur de capture ≤ ±0,05 MPa
• Stockage : 16 Go ; export Excel/CSV via Ethernet
• Affichage : Écran 19"
• Langues : Chinois / Anglais sélectionnables
• Châssis : Tôle d'acier 1,5 mm revêtue électrostatiquement ; anti‑corrosion ≥ GB/T 10125‑2021 Niveau 5
• Indice de protection : IP54 (GB/T 4208‑2017)
