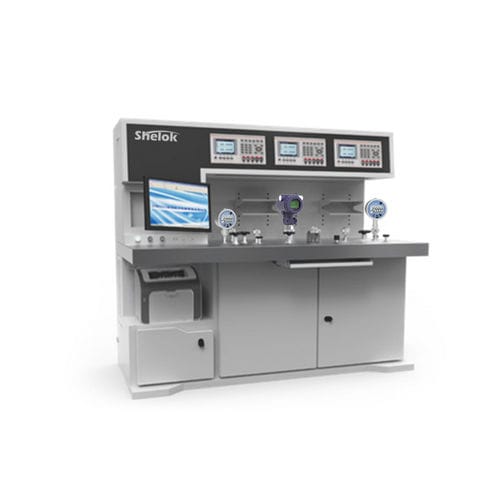

Banc d'étalonnage et d'essai de pression

températurede calibrationélectrique

Aperçu du produit
Le banc de calibration intelligent intégré YUNYI est un dispositif de calibration complet haut de gamme, trois-en-un, qui combine la calibration de pression avec la calibration de signal de processus. Doté d'un design intégré, il englobe l'ensemble du processus de pressurisation, de test, d'acquisition et de traitement des données. Équipé d'une interface d'affichage multi-angle, il permet une sélection automatique multi-gamme et un contrôle de pression servo haute précision. Cet appareil sert non seulement de plateforme de calibration idéale pour les instruments de pression, mais aussi de puissant calibrateur de processus de signal thermique. C'est un équipement central indispensable pour les laboratoires standards modernes et les ateliers de calibration efficaces.

Avantages et caractéristiques clés

• Plateforme intelligente intégrée
  • Design trois-en-un : Combine la génération de pression, la mesure et la sortie de signal électrique, et la simulation de température en un seul appareil pour une fonctionnalité complète.
  • Processus entièrement automatisé : L'opération intelligente de la pressurisation et du test à l'acquisition et au traitement des données augmente considérablement l'efficacité.
  • HMI multi-angle : L'écran tactile TFT haute résolution supporte la rotation multi-angle pour des perspectives de visualisation flexibles.
• Performance exceptionnelle de calibration de pression
  • Contrôle de pression servo haute précision : Utilise des mécanismes de régulation de pression servo importés pour un contrôle de pression précis, stable, rapide et sans fuite.
  • Couverture multi-gamme : La configuration standard inclut 8 calibrateurs de pression numériques intelligents modulaires SDP, couvrant une large gamme de vide (-100kPa) à haute pression (60MPa).
  • Compatibilité multi-milieu : Supporte les médias pneumatiques, sous vide et hydrauliques (huile/eau) pour répondre aux divers besoins de calibration d'instruments.
  • Design modulaire : Les modules de pression SDP peuvent être utilisés indépendamment, offrant une excellente stabilité à long terme et facilitant la maintenance et l'expansion de la gamme.
• Capacités robustes de calibration de processus
  • Mesure complète de signal électrique : Mesure la tension, le courant, la résistance, la fréquence, les impulsions, les états de commutation, et plus encore.
  • Sortie riche de signal électrique : Génère des signaux standards incluant la tension, le courant, la résistance, la fréquence, les impulsions, etc., pour simuler les entrées d'instruments.
  • Support complet de thermocouple/RTD : Simule la mesure et la sortie pour 13 types de thermocouples (K, E, J, T, N, R, S, B, C, D, G, L, U) et 11 types de RTD.
  • Dispose d'une compensation automatique de la jonction froide avec un module d'isolation de jonction froide intégré pour un suivi rapide des changements de température ambiante.
• Système et logiciel avancés
  • Communication HART : Modem HART intégré permettant la configuration de base, l'ajustement de l'étendue, la calibration zéro, et d'autres opérations pour les instruments HART.
  • Gestion des données et outils : Supporte le stockage et la récupération des données ; inclut des outils pratiques comme des manuels d'ingénierie thermique, des calculs de combustion, et des bibliothèques RTN configurables par l'utilisateur.
  • Interface de communication ouverte : Interface RS232 standard avec pilotes de communication ouverts pour une intégration transparente dans les systèmes d'automatisation d'usine et le contrôle à distance.
  • Mises à jour en ligne : Supporte les mises à jour de firmware over-the-air (FOTA) pour assurer des améliorations fonctionnelles continues et une optimisation.

Champ d'application principal

• Ce matériel est entièrement conforme aux réglementations nationales de vérification suivantes et est applicable à :
  • JJG 49—2013 Manomètres de précision à élément élastique et manomètres à vide
  • JJG 52—2013 Manomètres généraux à élément élastique, manomètres de pression-vide et manomètres à vide
  • JJG 270—2008 Sphygmomanomètres et moniteurs de pression artérielle
  • JJG 544—2011 / JJG 860—2015 Capteurs de pression
  • JJG 875—2019 Manomètres numériques
  • JJG 882—2019 Testeurs de pression
• Types d'instruments applicables :
  • Transmetteurs de pression (différentielle) intelligents/standards
  • Capteurs de pression, interrupteurs de pression
  • Manomètres de précision, manomètres à usage général, sphygmomanomètres
  • Instruments intelligents avec protocole HART
  • Instruments de terrain nécessitant une analogie ou une mesure de multiples signaux (par exemple, température, tension, courant, résistance)

La station de calibration intégrée intelligente offre aux utilisateurs une solution de calibration puissante, fiable et efficace grâce à son design intégré, sa mesure de haute précision, ses processus entièrement automatisés et sa large gamme d'applications. Non seulement elle améliore considérablement l'efficacité et la qualité des tâches de calibration, mais son design modulaire et évolutif assure également la valeur d'investissement à long terme de l'équipement.

Spécifications techniques / Caractéristiques

• Design trois-en-un : pression, signal électrique, simulation de température
• Processus de calibration entièrement automatisé
• HMI multi-angle à écran tactile TFT
• Contrôle de pression servo haute précision
• 8 calibrateurs de pression numériques modulaires SDP : -100kPa à 60MPa
• Supporte les médias pneumatiques, sous vide, hydrauliques (huile/eau)
• Modules de pression modulaires indépendants
• Mesure et sortie de tension, courant, résistance, fréquence, impulsions, états de commutation
• Simule 13 types de thermocouples et 11 types de RTD
• Compensation automatique de la jonction froide
• Modem HART intégré pour la configuration des instruments
• Stockage et récupération des données, outils d'ingénierie
• Interface de communication ouverte RS232
• Mises à jour de firmware over-the-air (FOTA)
