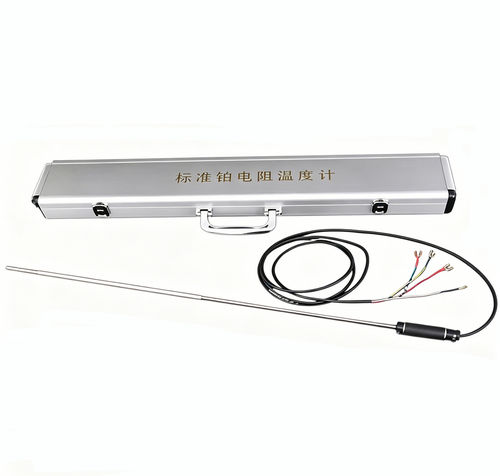

Thermomètre à résistance de platine WZPB-2

°Cpour étalonnage de températureindustriel

Présentation du produit
Le thermomètre étalon à résistance en platine WZPB-2 (SPRT) de YUNYI est un instrument de référence métrologique conçu pour la diffusion de l'Échelle de Température Internationale (ITS-90). Il sert de référence pour la vérification et l'étalonnage des thermomètres à mercure étalon, des PRT/CRT industriels et des thermomètres de précision, ainsi que pour des mesures de température directes à haute précision en laboratoire et en industrie.

Point fixe et construction
La mention « point de zinc » signifie l'étalonnage au point fixe du zinc (419,527°C). L'élément sensible est logé dans une gaine en quartz de haute pureté offrant une excellente isolation électrique, une résistance chimique et une stabilité thermique à haute température.

Usage prévu et applications

• Fonction principale : Référence métrologique pour la diffusion de l'ITS-90 et la vérification/étalonnage des thermomètres.
• Utilisateurs typiques : Laboratoires d'étalonnage, laboratoires R&D, services de contrôle qualité industriels et instituts nationaux de métrologie.

Domaines d'application typiques :

• Vérification des thermomètres à mercure étalon
• Étalonnage des thermomètres à résistance en platine industriels (PRT)
• Étalonnage des thermomètres à résistance en cuivre industriels (CRT)
• Vérification des thermomètres et capteurs de précision
• Mesures directes de température haute-précision en essais et processus contrôlés

Spécifications techniques (indicatives)

• Modèle : WZPB-2
• Type : Thermomètre étalon à résistance en platine — Classe II
• Point fixe : Point de zinc (419,527°C) — construction à gaine quartz
• Matériau de la gaine : Quartz (silice de haute pureté)
• Plage de température : [ ] °C (exemple indiqué sur la page fabricant : ex. -200 à +420°C ; valeur exacte non spécifiée)
• Résistance à 0°C (R₀) : [ ] Ω (options typiques : 25 Ω ou 100 Ω ; valeur exacte non spécifiée)
• Coefficient de température (α) : [ ] (typ. ≈ 0,003925 Ω/Ω/°C ; valeur exacte non spécifiée)
• Classe de précision : Classe II (Second-Class Standard)
• Stabilité à long terme : [ ] °C/an (ex. ≤ 0,01°C/an ; valeur exacte non spécifiée)
• Résistance d'isolement : ≥ [ ] MΩ (à température ambiante ; ex. >100 MΩ)
• Courant de mesure : [ ] mA (ex. 1 mA pour minimiser l'auto-échauffement)
• Diamètre/longueur de la gaine, longueur totale, type de connexion : [ ] (non spécifiés ; connexion 4 fils courante)

Caractéristiques de construction et de conception

• Élément sensible en platine : Fil de platine de haute pureté enroulé sans contrainte pour assurer stabilité et reproductibilité conformément à l'ITS-90.
• Gaine en quartz : Silice de haute pureté offrant isolation électrique, inertie chimique et résistance aux chocs thermiques ; permet l'inspection visuelle de l'élément.
• Connexion 4 fils : Élimine les erreurs dues à la résistance des conducteurs et permet des mesures de résistance haute précision.
• Conception de qualité laboratoire : Adapté à l'immersion dans des bains d'étalonnage (eau, huile, sel, sable) et conçu pour une stabilité à long terme en conditions d'utilisation appropriées.

Normes applicables

• ITS-90 — Échelle de Température Internationale de 1990
• IEC 60751 — Thermomètres à résistance en platine industriels (référence pour caractéristiques)
• JJG 160 — Règlement chinois de vérification pour les SPRT

Livraison standard

• Thermomètre étalon WZPB-2 (gaine quartz)
• Certificat d'étalonnage d'usine (données d'étalonnage au point fixe généralement incluses)
• Étui de protection
• Manuel d'utilisation (chinois / anglais disponibles)

Consignes d'utilisation et d'entretien
Avant l'utilisation :

• Inspecter la gaine en quartz pour détecter fissures, éclats ou contamination.
• Vérifier la résistance d'isolement si un mégohmmètre est disponible (ex. >100 MΩ à température ambiante).
• Respecter la profondeur d'immersion recommandée — typ. ≥15–20× diamètre de la gaine pour réduire les erreurs de conduction par tige.
• Réaliser la connexion en 4 fils pour éviter les erreurs de résistance des câbles.

Pendant l'utilisation :

• Manipuler avec précaution — le quartz est fragile et peut se briser en cas de choc.
• Éviter les chocs thermiques en appliquant des variations de température progressives.
• Utiliser des tubes de protection en environnements chimiquement agressifs ou mécaniquement sévères.
• Ne pas dépasser la température maximale admissible pour éviter des dérives permanentes de la résistance.
• Utiliser le courant de mesure spécifié (ex. 1 mA) pour minimiser l'auto-échauffement.

Après utilisation :

• Nettoyer la gaine avec un chiffon doux non pelucheux ; pour résidus tenaces, utiliser un solvant doux compatible avec le quartz.
• Ranger dans l'étui de protection dans un environnement propre, sec et sans vibrations.
• Éviter les contacts avec des surfaces dures — les rayures peuvent altérer les performances.

Entretien périodique

• Vérification annuelle contre cellules à point fixe (zinc, étain, point triple de l'eau) pour confirmer la stabilité.
• Un recuit peut être nécessaire après exposition à des températures élevées (consulter la documentation).
• Réétalonnage par un laboratoire accrédité tous les 1–2 ans selon la fréquence d'utilisation.

Remarques
Certaines valeurs numériques sur la page fabricant sont présentées comme des espaces réservés et ne sont pas spécifiées numériquement ; confirmer les dimensions de gaine, la valeur R₀, le courant de mesure et la plage de température auprès du fournisseur avant achat.
