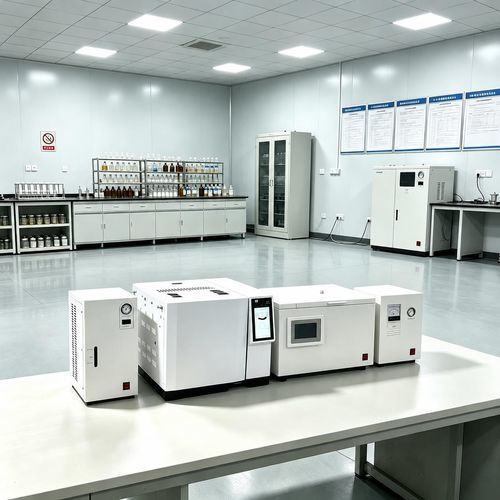

Chromatographe en phase gazeuse UHV-645

pour analyse de gazFIDTCD

L'UHV-645 est un chromatographe destiné à l'analyse des gaz dissous dans l'huile isolante (DGA) et à l'évaluation de l'état des transformateurs par quantification des gaz.

Composition du système

• Analyseur chromatographique (hôte), générateur d'air, générateur d'hydrogène, appareil d'oscillation, cylindres de gaz standard, cylindre d'argon, ordinateur et accessoires.
• Conception modulaire permettant la configuration flexible des détecteurs et les mises à niveau ultérieures.

Fonctions principales

• Analyse 9 gaz : N2, H2, O2, CH4, C2H4, C2H6, C2H2, CO, CO2 pour les diagnostics DGA.
• Ethernet adaptatif 10/100M avec pile IP intégrée et interface MODBUS/TCP pour intégration DCS ; trois niveaux de connexion indépendants pour surveillance locale et distante.
• Station NetChrom™ en option pour centraliser le contrôle de plusieurs chromatographes ; interface utilisateur chinois/anglais.
• Zones de contrôle de température paramétrables par l'utilisateur : 6 canaux indépendants ; programme en 16 étapes ; four : température ambiante +5℃ à 400℃ ; montée 0,1–40℃/min ; précision ±0,1℃.
• Architecture multiprocesseur parallèle pour stabilité ; support de plusieurs détecteurs (FID, TCD, ECD, FPD, NPD) et installation flexible.
• Options EFC/EPC pour contrôle numérique du débit/pression et meilleure reproductibilité.
• Programme de démarrage temporisé pour analyses programmées/en ligne (nécessite échantillonneur automatique en ligne) ; reconnaissance automatique du détecteur, diagnostic de panne et protection des données en coupure.
• Acquisition 24 bits faible bruit avec stockage et soustraction de la ligne de base ; compatible WinXP/Win2000/Windows7 ; lecture CDF et intégration avec Agilent/Waters.

Spécifications des détecteurs (exemples)

• FID : limite de détection ≤ 3×10^-12 g/s ; bruit de base ≤ 5×10^-14 A ; plage linéaire ≥ 10^7.
• TCD : sensibilité ≥ 10000 mV·ml/mg ; bruit de base ≤ 20 μV ; plage linéaire ≥ 10^5 ; amplifications optionnelles 1/2/4/8.
• ECD : limite ≤ 1×10^-14 g/ml ; bruit ≤ 0,03 mV ; plage linéaire ≥ 10^4 ; source Ni63.

Caractéristiques techniques / résumé

• Modèle : UHV-645.
• Gaz analysés : N2, H2, O2, CH4, C2H4, C2H6, C2H2, CO, CO2.
• Affichage : LCD matriciel 192×64.
• Contrôle de température : 6 parcours indépendants ; four +5℃ à 400℃ ; 16 étapes ; précision ±0,1℃ ; montée 0,1–40℃/min.
• Commande pneumatique : vanne mécanique ou contrôle électronique débit/pression (option).
• Communication : Ethernet (IEEE802.3), MODBUS/TCP.
• Poids/volume hôte : 59 kg ; 70×60×65 cm. Modules complémentaires selon configuration.
