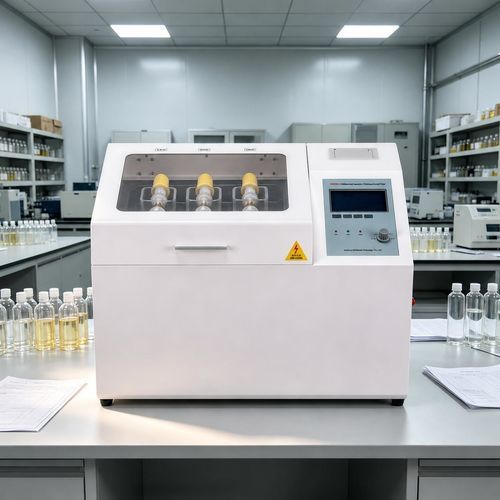

Diélectrimètre haute tension UHV-680S

multipointpour huile isolanteAC

Le UHV-680S est un appareil portable, contrôlé par micro-ordinateur, à trois coupelles conçu pour mesurer la rigidité diélectrique (tension de claquage, BDV) des huiles de transformateur et autres huiles isolantes, en laboratoire comme sur site.

Fonctionnalités principales

• Contrôle par micro-ordinateur monopuce de grande capacité pour un fonctionnement stable et reproductible.
• Circuit de surveillance à large portée pour prévenir les dysfonctionnements et améliorer la sécurité.
• Modes d'utilisation multiples : méthodes standard nationales (GB1986, GB2002) et procédures personnalisables.
• Coupelles d'huile en verre spécial moulées en une seule pièce pour éviter les fuites et réduire les interférences.
• Échantillonnage en extrémité haute tension alimentant directement le convertisseur A/D pour réduire les erreurs analogiques et améliorer la précision de mesure.
• Fonctions de protection : protection contre les surintensités, surtensions et courts-circuits ; bonne immunité aux perturbations électromagnétiques.
• Conception portable facilitant le transport pour essais en intérieur et sur site.

Autres dénominations

• Testeur de rigidité diélectrique d'huile
• Testeur d'huile isolante
• Testeur diélectrique d'huile
• Testeur BDV d'huile

Caractéristiques / spécifications techniques

• Tension d'entrée : CA 220 V ±10%, 50 ±5 Hz
• Capacité du booster : 1,5 kVA
• Tension de sortie : 0–80 kV
• Vitesse d'augmentation de tension : 2,0 kV/s, 2,5 kV/s, 3,0 kV/s, 3,5 kV/s (sélectionnable)
• Précision de mesure : ±2%
• Temps de repos : 0–15 min (option)
• Temps d'intervalle : 0–10 min (option)
• Temps d'agitation : 0–90 s (option)
• Nombre de pressions : 1–6 fois (option)
• Résolution : 0,1 kV
• Taux de distorsion de puissance : < 1%
• Affichage : grand écran LCD, affichage des caractères en anglais
• Écart des électrodes : norme 2,5 mm
• Température de fonctionnement : 0–40 °C
• Humidité : ≤85 % HR
• Consommation électrique : < 200 W
• Dimensions : 730 mm × 410 mm × 390 mm
• Poids : 38 kg
