Testeur d'isolement UHV-680

haute tensiondiélectriqued'huile

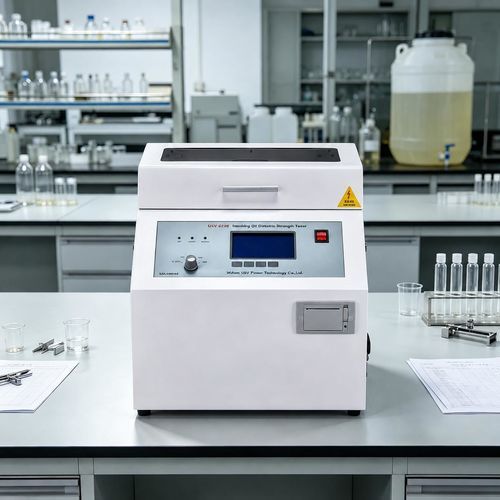

Le testeur de tension de claquage (BDV) pour huile de transformateur UHV-680 mesure la rigidité diélectrique de l'huile et automatise la séquence d'essai : montée en tension, maintien, descente, agitation, repos, affichage, calcul et impression.

Fonctionnalités principales

• Contrôle par microcontrôleur : microordinateur monopuce haute capacité pour un fonctionnement stable et reproductible.
• Protection watchdog : circuit de surveillance large portée pour prévenir les plantages.
• Modes de fonctionnement multiples : méthodes standard GB1986 et GB2002 intégrées et programmes de test personnalisables.
• Coupelle d'huile monobloc en verre : coulée unique en verre spécial pour limiter fuites et interférences.
• Échantillonnage au niveau HV : conversion A/D directe au point haute tension pour réduire les erreurs des circuits analogiques et améliorer la précision.
• Protections intégrées : protection contre surintensité, surtension et court-circuit ; bonne immunité aux interférences et compatibilité électromagnétique.
• Conception portable : compact et transportable pour essais en laboratoire et sur site.

Documents et médias

• Manuel utilisateur (PDF) et certificat d'étalonnage (PDF) disponibles en téléchargement.
• Vidéos de démonstration et de présentation du produit disponibles (YouTube).

Caractéristiques techniques

• Modèle : UHV-680
• Tension d'alimentation : C.A. 220 V ±10%
• Fréquence : 50 Hz ±5 Hz
• Consommation : < 200 W
• Tension de sortie : 0–80 kV
• Capacité du suralimentation : 1,5 kVA
• Vitesse de montée (paliers) : 2,0 ; 2,5 ; 3,0 ; 3,5 kV/s (quatre paliers sélectionnables)
• Précision de mesure : ±2%
• Résolution : 0,1 kV
• Temps de repos : 0–15 min (optionnel)
• Temps d'intervalle : 0–10 min (optionnel)
• Nombre de cycles de pression : 1–6 (optionnel)
• Temps d'agitation : 0–90 s (optionnel)
• Taux de distorsion de puissance : < 1%
• Affichage : grand écran LCD
• Écart entre électrodes : standard 2,5 mm
• Poids : 32 kg
• Dimensions (L×P×H) : 409 × 393 × 388 mm

Conditions d'utilisation

• Température ambiante : 0℃ à +40℃
• Humidité relative : < 85%

Applications

• Essais BDV et évaluation de la tenue diélectrique des huiles de transformateur en laboratoire et atelier de maintenance.
• Contrôle qualité pour équipements électriques remplis d'huile, services publics et fabricants.
