Système de test thermique UHV-640de tangente deltade laboratoirepour transformateur de puissance
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de tests
- thermique, de tangente delta
- Domaine
- de laboratoire, pour transformateur de puissance
- Applications
- pour transformateur
- Autres caractéristiques
- automatique, de précision, haute puissance
Description
Présentation
Fonctionnalités
Caractéristiques techniques
Conditions d'utilisation
Documentation et accessoires

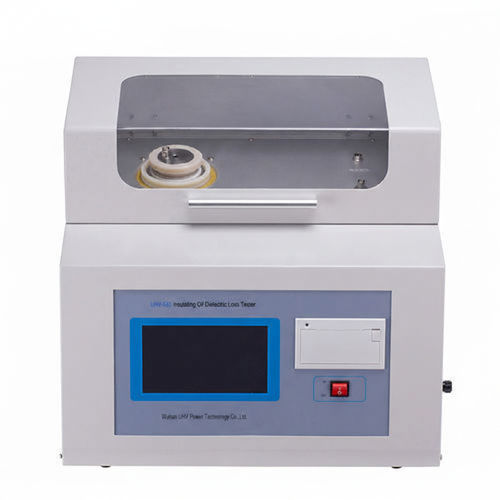

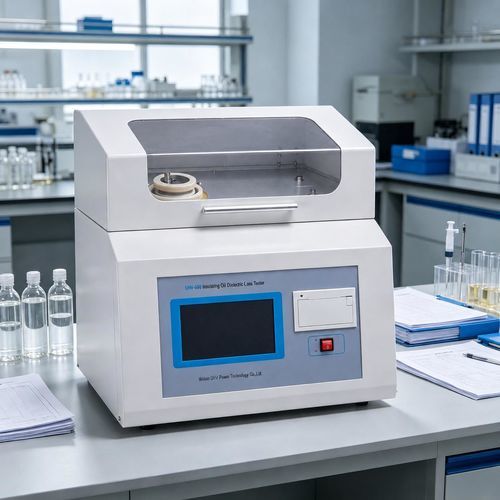

- Le UHV-640 est un appareil contrôlé par micro-ordinateur destiné à mesurer la perte diélectrique (tan δ) et la résistivité de l'huile isolante de transformateur, conçu selon la norme GB5654-2007 et normes associées. Il permet une mise en œuvre automatisée et une amélioration de l'efficacité des essais pour les contrôles qualité en laboratoire ou sur site.
Fonctionnalités
- Conception intégrée combinant la coupelle d'huile, le chauffage, la régulation de température et la régulation de pression.
- Grand écran LCD couleur avec impression thermique en caractères chinois et menu en caractères chinois, pour une exploitation simple.
- Calibration automatique de la coupelle vide et protections intégrées contre les surtensions, les surintensités et les dépassements de température.
- Coupelle électrode chauffée par induction à fréquence intermédiaire pour un chauffage rapide et uniforme.
- Mesure directe de la température via une sonde placée dans la coupelle de mesure.
- Générateur sinusoïdal intégré avec régulation numérique de la tension pour fournir une source d'essai standard 50 Hz et forte puissance.
Caractéristiques techniques
- Plage de tension d'essai : 0 – 2000 V AC ; 0 – 500 V DC.
- Plage de capacité de test : 50 pF – 200 pF.
- Plage de température d'essai : température ambiante – 125 °C.
- Plage de mesure de la perte diélectrique (tan δ) : 0,00001 – 1.
- Précision de mesure (tan δ) : ±(affichage × 0,5% + 0,0001).
- Précision de la permittivité relative : ±(affichage × 0,5% + 0,1).
- Résolution de résistivité : 0,001 MΩ·m.
- Plage de mesure de résistivité : 2,5 MΩ·m – 20 TΩ·m.
- Puissance : 500 W.
- Alimentation : AC 220 V ± 22 V.
- Dimensions (L × P × H) : 470 × 430 × 380 mm.
- Poids : 23 kg.
Conditions d'utilisation
- Température ambiante : 0 °C – +40 °C.
- Humidité relative : ≤ 75 % HR.
Documentation et accessoires
- Manuel d'utilisation (PDF) et certificat d'étalonnage disponibles.
- Accessoires optionnels : coupelles d'électrode de rechange, sondes de température et dispositifs d'étalonnage (à confirmer auprès du fournisseur).
