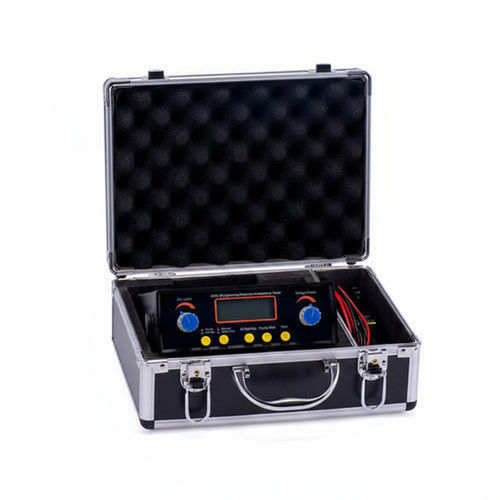

Testeur de varistance FC-2G

de tubede parafoudrespour varistance

Le testeur FC-2G de composants de protection contre la foudre est conçu pour mesurer les paramètres DC des parafoudres à oxyde de zinc (varistances), des tubes à décharge en cermet à deux et trois électrodes et d'autres composants de protection contre les surtensions. Il peut également servir d'alimentation régulée et de source de courant constant pour les bancs d'essai.

Fonctionnalités principales :

• S'applique aux essais des paramètres CC des parafoudres à oxyde de zinc (résistance dépendante de la tension), des tubes à décharge cermet 2/3 électrodes, des tubes de type vide et autres composants de protection contre les surtensions.
• Fonctionne comme alimentation régulée et comme source de courant constant.
• Protection contre les courts-circuits HT et contre les surintensités ; préréglage de la haute tension et réglage de plage ; temps d'auto-décharge HT < 0,5 s.
• Fonction d'auto-étalonnage intégrée.
• Affichage LCD pour des lectures précises et une exploitation fiable.
• Plage de mesure préréglable avec alarme sonore en cas de dépassement.
• Mode de mesure continue pour essais en série et contrôle de production.
• Opération simple en façade ; appareil léger et transportable (voir dimensions et poids).

Caractéristiques techniques :

• Mesure de la résistance dépendante de la tension : Tension (U1mA) Plage 0 ~ 1999 V ; précision ≤ ±1% ±1d ; condition d'essai : 1 mA ±5 μA.
• Courant de fuite : Plage 0 ~ 199,9 μA ; précision ≤ ±1 μA ±1d ; condition d'essai : référence 0,75 U1mA.
• Mesure des tubes de décharge : Tension de claquage CC (Vsdc) Plage 5 ~ 1999 V ; précision ≤ ±1% ±1d ; condition d'essai : pente d'augmentation 100 V/s ±10%.
• Résistance d'isolement : jusqu'à 6 MΩ (mesurée à 500 V).
• Tenue en tension : C.A. 1,5 kV, 50 Hz, 1 min.
• Conditions de fonctionnement : température 0 ~ +40 °C ; humidité ≤ 85% HR.
• Conditions de stockage : température -10 °C ~ +50 °C.
• Consommation : 8 W.
• Dimensions : 208 mm × 190 mm × 78 mm.
• Poids : ≤ 1 kg.
• Alias : Compteur de composants de protection contre la foudre ; Testeur de protection contre la foudre.
