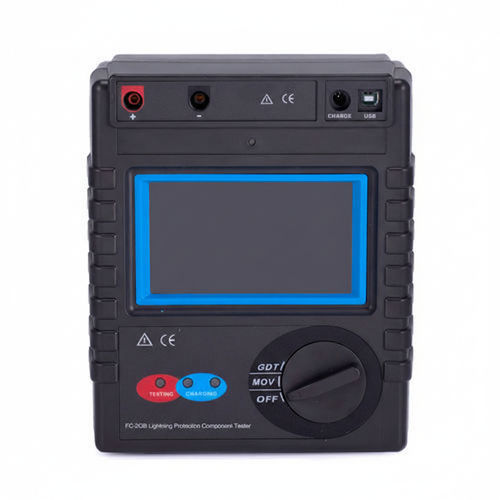

Testeur de tension FC-2GB

d'immunité à la foudrede résistance d'isolementd'éclateur

Le Testeur de composants de protection contre la foudre FC-2GB est un appareil portable destiné à la mesure des paramètres CC des composants de protection contre les surtensions. Il est conçu pour le contrôle, les essais de routine et les tests en série des parafoudres à oxyde de zinc, des tubes à décharge cermet (2 et 3 électrodes), des tubes paratonnerre sous vide et autres composants de protection.

Applications

• Contrôle des parafoudres à oxyde de zinc (varistances, VDR).
• Essais des tubes à décharge cermet à 2 et 3 électrodes et des tubes paratonnerre sous vide.
• Vérification et contrôle en production d'autres dispositifs de protection contre les surtensions.

Fonctions principales

• Mesures des paramètres CC : résistance dépendante de la tension (varistance), tension de claquage CC des tubes de décharge et mesure du courant de fuite.
• Peut fonctionner comme alimentation CC régulée et comme source à courant constant pour des conditions de test spécifiques.
• Protection contre les courts-circuits haute tension et protection contre les surintensités ; préréglage haute tension et réglage de la plage de mesure ; temps d'auto-décharge HV < 0,5 s.
• Fonction d'auto-étalonnage intégrée pour améliorer la fiabilité des mesures.
• Affichage LCD offrant une lecture précise et fiable.
• Plage de mesure pré-réglée avec alarme sonore en cas de dépassement.
• Mode de mesure continue pour les essais en série et le contrôle de production.
• Opération simple via le panneau avant ; conception légère et portable.

Caractéristiques techniques

• Résistance dépendante de la tension (U1mA) : plage 0 ~ 1999 V ; précision ≤ ±1 % ±1 chiffre ; condition d'essai : 1 mA ± 5 μA.
• Courant de fuite (à ~0,75·U1mA) : plage 0 ~ 199,9 μA ; précision ≤ ±1 μA ±1 chiffre.
• Tension de claquage CC des tubes (Vsdc) : 5 ~ 1999 V ; précision ≤ ±1 % ±1 chiffre ; condition d'essai : montée de tension 100 V/s ±10 %.
• Résistance d'isolement : 6 MΩ (mesurée à 500 V).
• Tenue en tension : C.A. 1,5 kV, 50 Hz, 1 min.
• Conditions de travail : température 0 ~ +40 °C ; humidité ≤ 85 % HR.
• Conditions de stockage : température -10 °C ~ +50 °C ; humidité ≤ 90 % HR.
• Alimentation : CC dédiée 12 V.
• Consommation : 8 W.
• Dimensions : 208 mm × 190 mm × 78 mm.
• Poids : ≤ 1 kg.

Documents disponibles

• Manuel utilisateur (PDF).
• Certificat d'étalonnage (PDF) sur demande.
