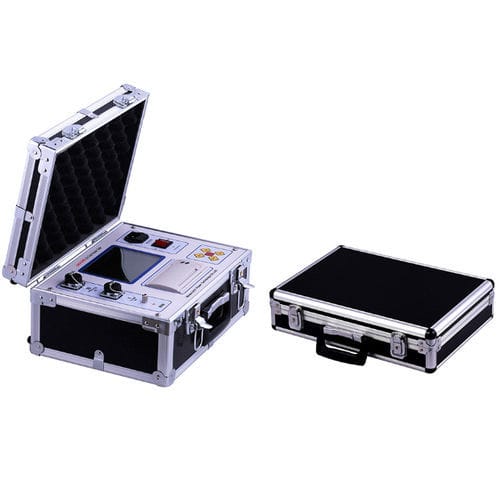

Testeur de fuite UHV-540

capacitifanti-effractionde courant de fuite

Le UHV-540 est un testeur portable destiné à la mesure et à l'analyse des courants de fuite des parafoudres à oxyde de zinc (parafoudres à oxyde métallique). Il permet d'évaluer le vieillissement et l'humidité du ZnO via la mesure des courants résistif, capacitif et du courant de fuite total. L'acquisition des signaux de tension et de courant est réalisée par un capteur numérique à isolation magnétique haute vitesse, garantissant la fiabilité et la sécurité des données.

Fonctionnalités principales

• Grand écran LCD avec navigation par menu complet pour une utilisation claire.
• Circuit d'échantillonnage haute précision associé à une analyse harmonique de Fourier pour des résultats de mesure robustes.
• Capteur numérique à isolation magnétique haute vitesse pour l'acquisition directe des signaux de tension et de courant.
• Sortie de pic fondamental du courant résistif, correction de phase de bord et fonctions de mesure associées.
• Horloge-calendrier intégrée, micro-imprimante et stockage interne pour la documentation sur site.

Autres appellations / Surnoms

• Testeur de parafoudre à oxyde de zinc
• Testeur de courant de fuite de parafoudre
• Testeur de parafoudre

Caractéristiques techniques

• Plage d'entrée de tension de référence (crête) : 10 V – 200 V (personnalisable 0–250 V).
• Plage de mesure du courant de fuite total : 100 µA – 8 mA (personnalisable 0–20 mA).
• Plage de mesure du courant résistif : 100 µA – 8 mA (personnalisable 0–20 mA).
• Plage de mesure du courant capacitif : 100 µA – 8 mA (personnalisable 0–20 mA).
• Plage de mesure d'angle : 0° – 90°.
• Consommation électrique : 4 W.
• Précision de mesure du système : ±(lecture × 5% + 5 chiffres) (courant harmonique ≤ 2 mA).
• Alimentation CA : AC 220 V ±10%, 50 Hz ±1%.
