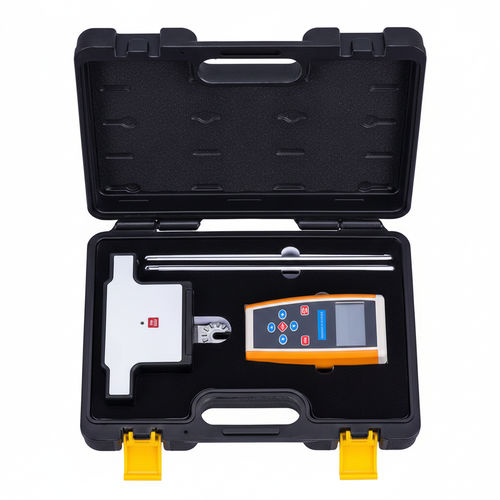

Détecteur de défauts diélectrique UHV-550

pour lignes électriquesportatifd'analyse de données

Le détecteur de distribution de tension d'isolant UHV-550 est conçu pour les essais en service (sur ligne) d'isolateurs à suspension et pour les essais en laboratoire. Le montage avec joint universel permet d'aligner la direction de mesure en fonction de l'orientation de suspension de la chaîne isolante.

Présentation du produit

• Détecteur sans fil pour la mesure de la distribution de tension sur isolateurs à suspension ; approprié pour les essais sur site et en laboratoire.
• Montage à joint universel permettant un réglage flexible de la direction de mesure selon la position de suspension de la chaîne isolante.
• Double blindage et conception anti‑interférences conforme aux normes EMC pour des mesures stables ; interface homme‑machine intuitive pour une utilisation aisée.

Principales fonctionnalités

• Adaptable à plusieurs niveaux de tension de fonctionnement ; tensions spéciales personnalisables (plage indicative).
• Réglage de la date et de l'heure pour l'enregistrement et la consultation des mesures historiques.
• Réglage du rétroéclairage : allumé en continu, éteint ou réglable 0–999 minutes.
• Arrêt automatique paramétrable : jamais ou 0–999 minutes.
• Distance de transmission visuelle entre détecteur et appareil portable : jusqu'à 100 m (ligne de visée, alimentation suffisante).
• Fonctionnement multimode pour une applicabilité, une sécurité et une commodité accrues.
• Joint universel pour un ajustement flexible de la direction de mesure.
• Double blindage pour une meilleure immunité aux interférences.
• Interface homme‑machine conviviale pour une opération simple.

Caractéristiques techniques

• Plage de tension de mesure (standard/table) : 0 ~ 40 kV (tensions spéciales personnalisables) ; certaines versions/configurations peuvent atteindre 0 ~ 1000 kV.
• Erreur de mesure : ≤ ±1 %.
• Résolution : 0,01 kV.
• Taux d'échantillonnage : 10 échantillons/seconde.
• Courant de fonctionnement : ≤ 120 mA (portable), ≤ 40 mA (détecteur).
• Alimentation : portable — 2 × 1,5 V (pile type n°5/AA) ; détecteur — 2 × 1,5 V (pile type n°7/AAA).
• Autonomie en service : ≥ 12 heures.
• Distance de transmission visuelle (détecteur ↔ portable) : ≤ 100 m (avec alimentation suffisante).
• Affichage : écran LCD positif, lisible en plein soleil.
• Température de fonctionnement : -35 °C à +60 °C.
• Température de stockage : -40 °C à +65 °C.
• Humidité relative : ≤ 90 % HR, sans condensation.
• Surnoms : Détecteur de distribution de tension d'isolant ; Détecteur de distribution de tension.
