Présentation du produit

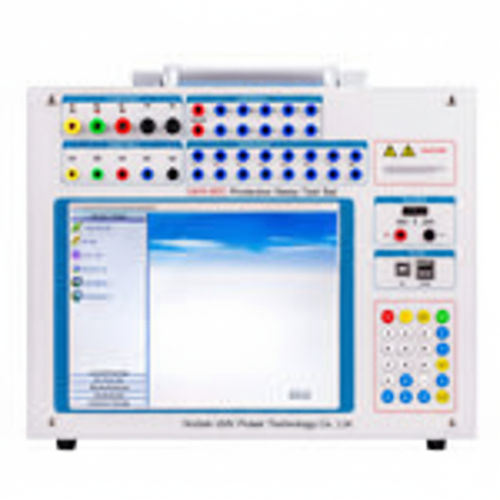

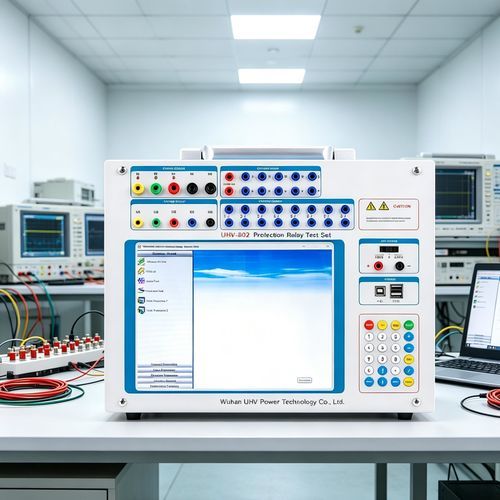

Le testeur de protection de relais triphasé UHV-803 est un appareil compact conforme à la norme DL/T624-1997. Il intègre une architecture DSP+FPGA, une sortie DAC 16 bits réelle, des amplificateurs linéaires modulaires de forte puissance, un écran TFT 8,4" (800×600), clavier/souris industriels et système Windows XP. Il fonctionne en autonome ou relié à un PC, offrant les fonctions d'un grand banc de test en format portable.

Caractéristiques du produit

• Sorties multi-canaux flexibles : sorties configurables 4 phases tension et 3 phases courant ; prise en charge des tests standard et des essais spécifiques tels que différentiel de transformateur et commutation rapide.
• Contrôle PC : connexion directe à un portable ou PC pour séquences automatisées, exécution stable et export de données.
• Amplification linéaire haute fidélité : amplificateurs non commutés réduisant les interférences HF/MF sur toutes les plages de courant.
• Hôte portable DSP : traitement rapide par DSP produisant des formes d'onde précises dans un boîtier compact adapté au terrain.
• Logiciel de test intelligent : vérification des réglages de protection, relecture de défauts, enregistrement de données, diagrammes vecteurs et génération automatique de rapports.
• Sorties DC auxiliaires doubles : sorties DC intégrées 110V/220V pour alimentation auxiliaire.
• Connectivité étendue : ports USB pour communication et transfert de données.
• Protections complètes : gestion thermique, démarrage progressif et diagnostics intégrés.

Paramètres du produit
Sortie courant alternatif
Précision de sortie : 0,2° ; Courant de phase (RMS) : 0–40 A ; Courant triphasé parallèle (RMS) : 0–120 A ; Valeur de travail continue admissible par phase : 10 A ; Puissance max par phase : 420 VA ; Puissance max 3 parallèles : 900 VA (durée max autorisée 10 s) ; Plage de fréquence (fondamentale) : 0–1000 Hz ; Ordres harmoniques : 1–20.

Sortie courant continu
Précision de sortie : 0,5° ; Courant de sortie : 0–±10 A/phase, 0–±30 A/3 parallèles ; Tension de charge maximale : 20 V.

Sortie tension alternative
Précision de sortie : 0,2° ; Tension de phase (RMS) : 0–120 V ; Tension secteur (RMS) : 0–240 V ; Puissance phase/ligne : 80 VA / 100 VA ; Plage de fréquence (fondamentale) : 1–1000 Hz ; Ordres harmoniques : 1–20.

Sortie tension continue
Précision de sortie : 0,2° ; Plage tension phase : 0–±160 V ; Plage tension ligne : 0–±320 V ; Puissance phase/ligne : 70 VA / 140 VA.

Commutation et mesure du temps
Entrées de commutation : 10 voies ; Contact nul : 1–20 mA ; Niveaux d'accès contact potentiel : '0' = 0–+6 V ; '1' = +11 V–+250 V ; Sorties de commutation : 8 paires (DC : 220 V/0,2 A ; AC : 220 V/0,5 A) ; Mesure du temps : 0,1 ms–9999 s, précision 0,1 ms.

Mécanique & général
Type : contrôle industriel ; Dimensions : 375×305×140 mm³ ; Poids : 13 kg ; Alimentation : AC 220 V ±10%, 50/60 Hz ; Température ambiante : -10 °C à +50 °C.

Spécifications techniques

• Modèle : UHV-803
• Marque : UHV
• Architecture : DSP + FPGA, DAC 16 bits réel
• Affichage : 8,4" TFT, 800×600
• Système d'exploitation : Windows XP (hôte) ; contrôle PC pris en charge
• E/S principales : sorties tension 4 phases configurables, sorties courant 3 phases, E/S commutation multivoies, connectivité USB
• Plages clés : courant AC phase 0–40 A ; 3 phases parallèles 0–120 A ; tension AC phase 0–120 V ; ligne 0–240 V
• Précisions : 0,2° pour sorties AC/tension/courant ; 0,5° pour courant DC
• Puissances max : courant phase 420 VA ; 3 parallèles 900 VA (10 s)
• Mesure du temps : résolution 0,1 ms ; plage 0,1 ms–9999 s
• Sorties DC auxiliaires : 110 V / 220 V
• Protections : gestion thermique, soft-start, diagnostics
• Dimensions & poids : 375×305×140 mm³ ; 13 kg
