Système de test pour relais triphasé UHV-1201

de simulationpour réseau électriquepour transformateur

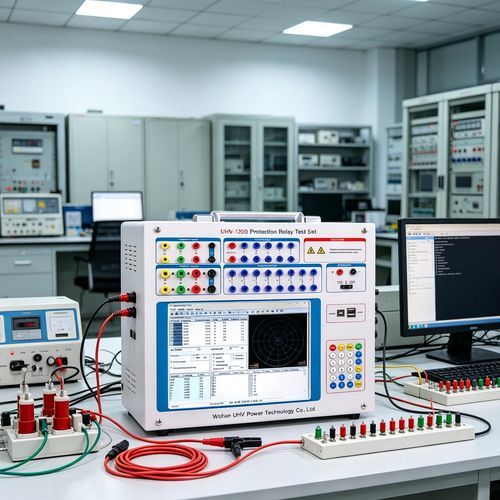

Le testeur de protection de relais six phases UHV-1201 est un appareil compact conforme à la norme DL/T 624-2023, offrant des sorties tension et courant multi‑phases (standard 6 phases, extensible à 12) pour la vérification complète des relais de protection, incluant les essais différentiels de transformateurs et les tests de réenclenchement automatique.

Présentation du produit

• Appareil miniaturisé à micro‑ordinateur conçu selon DL/T 624-2023 ; architecture modulaire et composants microélectroniques modernes pour portabilité sur site et synthèse précise des signaux.
• Combinaisons de sorties tension/courant flexibles : mode 4V+3I standard, sortie 6 phases et extension possible à 12 phases, adapté aux tests différentiels sur transformateurs triphasés et aux procédures d'auto‑injection.

Caractéristiques principales

• Configuration de puissance polyvalente
  • Sorties standard : tension 4 phases (120 V/phase) et courant 3 phases (120 A/phase) ; configurable en sortie 6 phases tension et 6 phases courant ou courant 6 phases en parallèle jusqu'à 180 A.
  • Quatrième canal de tension multifonction (Ux) configurable en 3U0 ou tension personnalisée.
• Interface utilisateur intuitive
  • Trackball intégré et clavier optimisé avec grand écran TFT LCD (Chinese Windows OS) pour une exploitation simplifiée.
• Modes de contrôle duals
  • Fonctionnement autonome depuis le panneau avant et contrôle externe par PC avec fonctionnalités identiques ; commutation sans interruption.
• Amplification linéaire avancée
  • Amplificateurs modulaires linéaires (non commutés) haute fidélité pour préserver l'intégrité des formes d'onde et réduire les interférences HF/MF.
• Unité portable haute performance
  • Sorties contrôlées par DSP pour génération précise des signaux ; boîtier compact 375 × 350 × 180 mm et masse 17 kg pour les interventions sur site.
• Logiciel de test complet
  • Procédures automatisées, vérification des réglages de protection, simulation/relecture de défauts, enregistrement temps réel, affichage vectoriel et génération instantanée de rapports.
• Sorties auxiliaires CC
  • Alimentations auxiliaires CC réglables 110 V / 220 V pour appareils externes.
• Connectivité et protections
  • Interfaces double USB et RS232, prise en charge clavier/souris externes, gestion thermique optimisée, démarrage progressif et protections matérielles/logiciels avec verrouillage en cas de défaut.

Paramètres du produit

• Canaux de courant : 6 phases (standard).
• Canaux de tension : 6 phases (standard).
• Sortie courant AC par phase (RMS) : 0 ~ 30 A, précision 0,2.
• Courant AC 3 phases par phase (RMS) : 0 ~ 60 A.
• Courant AC 6 phases en parallèle (RMS) : 0 ~ 180 A.
• Sortie courant continu par phase : 0 ~ ±10 A, précision 0,5 ; tension de charge DC maximale 20 V.
• Sortie tension AC par phase (RMS) : 0 ~ 120 V, précision 0,2 ; tension ligne (RMS) : 0 ~ 240 V.
• Amplitude tension DC phase : 0 ~ ±160 V (précision 0,5) ; amplitude ligne 0 ~ ±320 V.
• Plage de fréquence (fondamentale) : 0 ~ 1000 Hz ; harmoniques : ordres 1 ~ 20.

Détails des sorties et performances

• Valeur de travail admissible courant de phase (RMS) sur longue durée : 10 A.
• Puissance maximale de sortie par courant de phase : 300 VA ; puissance maximale 6 phases en parallèle : 1000 VA (durée maximale à pleine charge : 10 s).
• Plage de mesure du temps : 0,1 ms ~ 9999 s ; précision temporelle < 0,1 ms.
• Dimensions : 375 × 350 × 180 mm ; poids unitaire : 17 kg.

Commutation & E/S

• Entrées de commutation : 8 entrées ; contact nul 1 ~ 20 mA, 24 V ; accès contact potentiel : '0' = 0 ~ +6 V ; '1' = +11 V à +250 V.
• Sorties de commutation : 4 paires ; CC 220 V / 0,2 A ; CA 220 V / 0,5 A.
