Testeur de puissance UHV-702

d'ordre de phasesélectriquede phase

Présentation

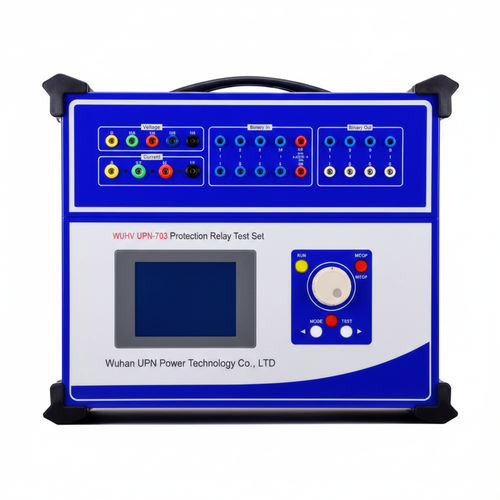

Le UHV-702 est un kit testeur de protection de relais triphasé portable conçu pour la vérification sur site, la calibrage et les tests de protection automatisés. Il propose des sorties tension 4 phases et courant 3 phases, un écran LCD 320×240 et un contrôleur rotatif pour une utilisation autonome ; la connexion à un PC (logiciel Windows, interface chinoise) permet d'exécuter des séquences automatisées, d'enregistrer les données et d'imprimer des rapports.

Caractéristiques principales

• Configuration standard : sorties 4 phases tension et 3 phases courant ; tension monophasée jusqu'à 120 V ; courant monophasé jusqu'à 40 A (10 s) ; courant triphasé en parallèle jusqu'à 120 A ; quatrième phase Ux configurable (3U0 / sync‑check / valeur utilisateur).
• Fonctionnement autonome : grand écran LCD et contrôleur rotatif pour vérification immédiate sur site sans PC.
• Modes doubles : fonctionnement autonome et connecté PC via logiciel Windows pour plans de test automatisés, balayage des réglages de protection et enregistrement en temps réel.
• Fonctions avancées : tests différentiels triphasés, transfert rapide de barre, réenclenchement de secours, vérifications de synchronisme, lecture de défauts, affichage vectoriel et tracé d'ondes.
• I/O numérique : entrées contacts compatibles 0–250 V avec auto‑identification, 7 entrées et 2 paires de sorties à contact sec ; I/O extensible.
• Sécurité et fiabilité : refroidissement optimisé, démarrage progressif, autodiagnostic et verrouillage automatique.
• Sorties DC auxiliaires : sorties DC dédiées 110 V et 220 V pour alimentation auxiliaire lors des essais.

Paramètres — Sortie courant alternatif (AC current output)

• Précision de sortie : 0.2 class
• Courant de phase (RMS) : 0–40 A
• Courant triphasé parallèle (RMS) : 0–120 A
• Valeur admissible longue durée du courant de phase (RMS) : 10 A
• Puissance maximale par phase : 450 VA ; trois phases parallèles : 900 VA (max 10 s)
• Plage de fréquence (fondamentale) : 0–1000 Hz (online), 0–300 Hz (standalone)
• Harmoniques : jusqu'au 20e (online), jusqu'au 6e (standalone)

Paramètres — Sortie courant continu (DC current output)

• Précision de sortie : 0.5 class
• Courant de sortie : 0–±10 A/phase, 0–±30 A (parallèle)
• Tension de charge maximale : 20 V

Paramètres — Sortie tension alternative (AC voltage output)

• Précision de sortie : 0.2 class
• Tension de phase (RMS) : 0–120 V
• Tension de ligne (RMS) : 0–240 V
• Puissance phase/ligne : 80 VA / 100 VA
• Plage de fréquence (fondamentale) : 0–1000 Hz (online), 0–300 Hz (standalone)

Paramètres — Sortie tension continue (DC voltage output)

• Précision de sortie : 0.5 class
• Amplitude tension phase : 0–±160 V
• Amplitude tension ligne : 0–±320 V
• Puissance phase/ligne : 70 VA / 140 VA

Entrées de commutation et mesure du temps

• Entrées commutation : 8 voies ; détection contact ouvert 1–20 mA, 24 V ; accès contact potentiel : "0" = 0–+6 V, "1" = +11 V–+250 V
• Sorties commutation : 4 paires (DC : 220 V / 0.2 A ; AC : 220 V / 0.5 A)
• Mesure du temps : plage 0.1 ms–9999 s ; résolution/précision 0.1 ms

Avantages

• Sorties adaptées à la calibration des protections
• Fonctions de test complètes incluant l'automatisation
• Format portable pour usage terrain
• Opération locale claire via écran et contrôleur rotatif
• I/O extensible et intégration PC pour workflows avancés

Champs d'application

• Systèmes électriques : vérification de protection de ligne, tests différentiels de transformateur principal, tests de contrôle d'excitation et simulation de défauts.
• Fabrication et exploitation : R&D, contrôle qualité production, étalonnage et maintenance d'appareils de protection.
• Recherche et enseignement : vérification en laboratoire et formation sur la protection des relais.
• Systèmes spéciaux : traction, ferroviaire et aviation.

FAQ (extraits)

• Utilisation près d'équipements sous tension : interdite ; connecter uniquement après mise hors tension complète, vérification et mise à la terre de l'équipement testé.
• Autonomie batterie : environ 4–6 heures en charge complète ; prévoir batterie de secours ou adaptateur externe pour usage prolongé.
• Influence de la température : plage recommandée 5 ℃ à 40 ℃ ; extrêmes susceptibles d'entraîner des écarts de mesure.
• Définition de « valeur fixe » : paramètres configurés du relai (intensité de fonctionnement, temps de retard, etc.) qui déterminent l'action de protection.

Caractéristiques / spécifications techniques

• Modèle : UHV-702
• Manufacturer/Brand: Wuhan UHV Power Technology Co.,Ltd.
• Affichage : LCD 320×240 dot-matrix
• Sortie courant AC : phase 0–40 A ; trois phases parallèle 0–120 A
• Sortie tension AC : phase 0–120 V ; ligne 0–240 V
• Sortie tension DC : phase 0–±160 V ; ligne 0–±320 V
• Précisions : AC 0.2 class ; DC 0.5 class
• Plage fréquence : online jusqu'à 1000 Hz ; standalone jusqu'à 300 Hz
• I/O numérique : 7 entrées contact (0–250 V compatibles), 2 paires sorties à contact sec (extensible)
• Sorties DC auxiliaires : 110 V et 220 V
• Mesure de temps : 0.1 ms–9999 s ; précision 0.1 ms
