Présentation du produit

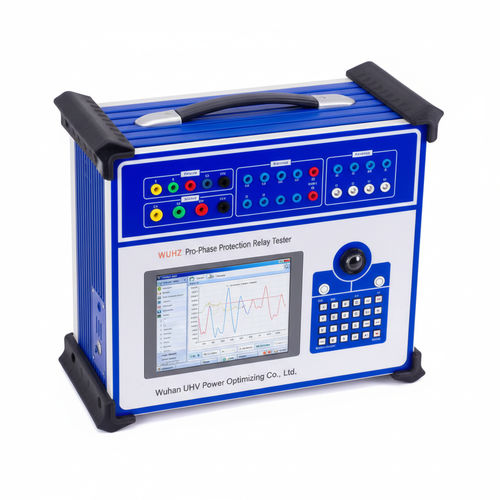

Le UHV-802 est un testeur de relais triphasé conçu pour les essais d'injection de courant secondaire et la vérification des protections. Il intègre un ordinateur industriel sous Windows, un écran TFT 6,4", un trackball et un clavier optimisé pour une utilisation autonome sur site ou un contrôle depuis un PC externe.

Caractéristiques principales

• Sorties flexibles : sortie tension 4 phases et courant 3 phases ; courant de phase 0–40 A, courant triphasé parallèle jusqu'à 0–120 A ; tension de phase 0–120 V, tension ligne 0–240 V.
• Amplificateurs linéaires haute fidélité (non commutés) fournissant des formes d'onde propres et une faible distorsion.
• Hôte contrôlé par DSP pour traitement temps réel rapide, large bande de fréquences (0–1000 Hz) et conversion D/A haute résolution.
• Modes de fonctionnement doubles : autonome avec clavier/souris intégrés ou contrôle par PC via USB/RS232/Ethernet.
• Sorties auxiliaires DC réglables (110 V et 220 V) et E/S complètes incluant entrées/sorties de commutation et canaux de mesure de temps.

Avantages pour les techniciens

• Génération et mesure de signaux précises grâce au DSP et à l'A/D haute précision pour des tests de protection fiables.
• Séquences de test automatisées, relecture de défauts et génération de rapports pour réduire les tâches manuelles.
• Conception portable en unité unique adaptée à la mise en service, maintenance et dépannage sur site.
• Fonctions d'autoprotection complètes (thermique, hardware et diagnostic logiciel) pour préserver l'équipement et l'intégrité des essais.

Scénarios d'application

• Mise en service et essais d'acceptation en usine des relais et schémas de protection.
• Maintenance périodique et calibration des relais en postes, centrales et sites industriels.
• Simulation de défauts et dépannage, incluant relecture de défauts et analyse par diagramme vectoriel.

Détails produit — sorties électriques

Sortie courant alternatif (AC)
Courant de phase (RMS) : 0–40 A
Précision de sortie : 0,2°
Sortie courant 3 phases parallèle (RMS) : 0–120 A
Courant de phase en service prolongé : 450 VA
Puissance max sortie (3 parallèles) : 900 VA
Temps de travail maximal autorisé (3 parallèles) : 10 s
Plage de fréquences (fondamentale) : 0–1000 Hz
Ordre d'harmonique : 0–20

Sortie courant continu (DC)
Courant de sortie : 0–±10 A / phase ; 0–±30 A (3 parallèles)
Précision de sortie : 0,5°
Tension de charge max : 20 V

Sortie tension alternatif (AC)
Tension de phase (RMS) : 0–120 V
Précision de sortie : 0,2°
Tension ligne (RMS) : 0–240 V
Puissance phase/ligne : 80 VA / 100 VA
Plage de fréquences (fondamentale) : 0–1000 Hz
Ordre d'harmonique : 0–20

Sortie tension continu (DC)
Plage tension de phase : 0–±160 V
Précision de sortie : 0,5°
Plage tension ligne : 0–±320 V
Puissance phase/ligne : 70 VA / 140 VA

Entrées/sorties de commutation et mesure de temps
Entrées de commutation : 8 voies (contact sec 1–20 mA, 24 V). Contact potentiel : "0" : 0–+6 V ; "1" : +11 V–+250 V
Sorties de commutation : 4 paires (DC : 220 V/0,2 A ; AC : 220 V/0,5 A)
Mesure de temps : plage 0,1 ms–9999 s ; précision 0,1 ms

FAQ (sélection)

• Q : Pourquoi tester régulièrement les relais ? R : Pour détecter le vieillissement, la dérive des paramètres et garantir le bon fonctionnement des protections.
• Q : Qu'apporte un testeur microprocesseur ? R : Le contrôle DSP/microprocesseur permet plus de précision, d'automatisation et de simulation de défauts complexes.

Spécifications techniques

• Modèle : UHV-802
• Affichage : 6,4" TFT true color
• Système : Windows embarqué (interface anglaise)
• Interfaces : USB, RS232, Ethernet 10/100 M
• Courant AC par phase : 0–40 A ; 3 phases parallèle : 0–120 A
• Tension AC phase : 0–120 V ; ligne : 0–240 V
• Sorties DC : courant ±10 A/phase, ±30 A (3 parallèles) ; tension ±160 V phase, ±320 V ligne
• Fréquence : 0–1000 Hz ; harmoniques : 0–20
• Mesure de temps : 0,1 ms–9999 s ; précision 0,1 ms
