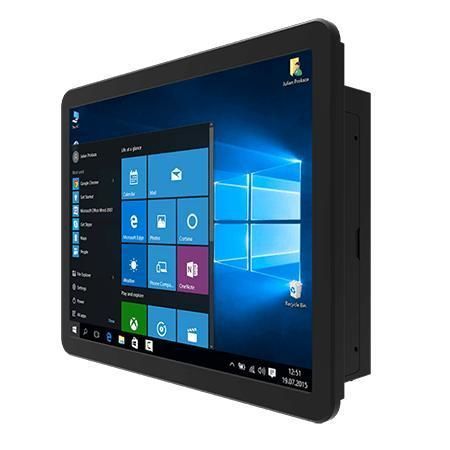

Panel PC à écran tactile capacitif PCAP R12ITWS-MHM2

à écran tactile multi-points12.1"1024 x 768

Présentation
Le Winmate R12ITWS-MHM2 est un PC panneau HMI M‑Series 12,1 pouces destiné au contrôle machine, à l'automatisation industrielle et aux interfaces opérateur. Il présente une architecture modulaire (Box PC + écran), une conception sans ventilateur, une façade frontale IP65, un écran tactile P‑Cap et une fenêtre de service pour mises à niveau sur site.

Principales caractéristiques

• Processeur Intel Core i5-1135G7 (Tiger Lake UP3, 11e génération)
• Écran 12,1" true flat bord à bord
• Boîtier aluminium traité anticorrosion
• Façade frontale IP65
• Écran tactile Projected Capacitive (P‑Cap) multi‑touch
• Conception fanless
• Entrée CC large plage 9–29 V
• Baie SSD 2,5" amovible

Conception et maintenance

• Conception modulaire : Box PC et écran interchangeables via docking board‑to‑board pour interventions terrain rapides.
• Tactile P‑Cap : capteur installé derrière verre ou verre antivandalisme pour résistance aux rayures et solvants de nettoyage.
• Fenêtre de service : accès simplifié pour mise à niveau mémoire, remplacement disque et modules PCIe.
• Façade true flat : nettoyage facilité sans recoins.
• Front IP65 : protection contre poussières et projections adaptée aux environnements exigeants et aux kiosques.

Connectivité et extension

• USB : 4 x USB 3.2 Gen 1 (Type‑A)
• Série : 2 x RS232/422/485 (par défaut RS232)
• LAN : 2 x Gigabit RJ45
• Vidéo : 1 x DP1.4 (par défaut); HDMI 2.0 en option
• Audio : 1 x combo (Mic in / Line out)
• Extensions : 1 x mPCIe; 1 x PCIe x16 (signal x4) module; 1 x M.2 2230 Key E; 1 x M.2 2280 Key M (NVMe); baie 2,5" échangeable
• Alimentation : 9~29 V DC via borne 3 broches

Accessoires

• Adaptateur 100~240 V AC vers DC
• Cordon d'alimentation
• Câble open wire avec connecteur à bornier
• Clips de montage et vis VESA

Certifications

• CE
• FCC

Caractéristiques techniques

• Modèle : R12ITWS-MHM2
• Taille écran : 12,1 inches
• Type tactile/verre : Projected Capacitive Multi‑Touch
• Résolution : 1024 x 768
• Luminosité : 500 nits
• Contraste : 1000:1
• Angles de vue : 89/89/89/89
• Zone active : 245.76 x 184.32 mm
• Processeur : Intel Core i5-1135G7 2.4 GHz (Turbo jusqu'à 4.2 GHz)
• Mémoire : 2 emplacements, 4 GB par défaut ; options 8/16/32 GB
• Stockage : 1 x M.2 2280 NVMe (128 GB par défaut, jusqu'à 512 GB) ; baie 2,5" amovible optionnelle
• Contrôleurs Ethernet : Intel I211-AT & I219-LM
• Sécurité : TPM 2.0
• Systèmes d'exploitation : Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (Wake on Touch non supporté sous Linux)
• WLAN/BT : en option
• Dimensions : 322 x 256 x 91 mm
• Découpe : 301 x 237 mm
• Poids : 5.4 kg
• Montage : montage en panneau par défaut ; VESA en option
• Boîtier : aluminium traité anticorrosion
• Refroidissement : fanless
• Humidité fonctionnement : 10% à 90% HR non condensante
• Température fonctionnement : 0°C à 50°C
• Température stockage : -10°C à 60°C
• IP frontal : IP65
• Alimentation : 9~29 V DC via borne 3 broches (fusible de protection)
• Adaptateur recommandé : 12 V 120 W
• Consommation : 45 W ~ 55 W
• Résumé E/S : 4 x USB 3.2 Gen1, 2 x RS232/422/485, 2 x Gigabit LAN, DP1.4, HDMI optionnel, 1 x audio combo
