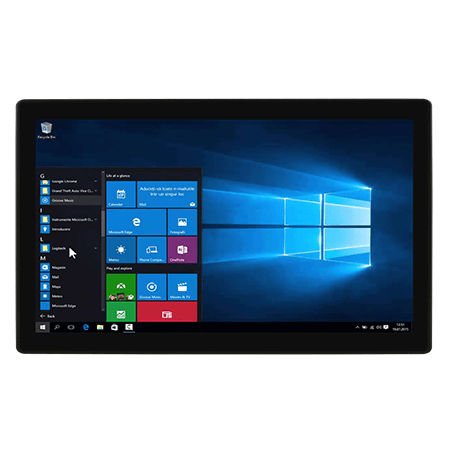

Panel PC à écran tactile capacitif PCAP W24ITWS-MHA2

tactileà écran tactile multi-points24"

Présentation
Le W24ITWS-MHA2 est un PC panneau HMI 24" de la série M équipé d'un processeur Intel® Core™ i5-1135G7 (Tiger Lake UP3). Conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur, il associe une architecture sans ventilateur, un boîtier aluminium traité anticorrosion, un écran True Flat bord à bord, une étanchéité frontale IP65 et un écran tactile multipoint Projected Capacitive (P-CAP). Le design modulaire Box PC + Écran et la baie SSD 2,5" amovible facilitent la maintenance et les évolutions sur site.

Principales caractéristiques

• Processeur Intel® 11e génération Tiger Lake UP3 Core™ i5 (i5-1135G7)
• Écran plat True Flat 24" 1920×1080
• Boîtier aluminium avec traitement anticorrosion
• Façade protégée IP65 contre poussière et projections d'eau
• Écran tactile Projected Capacitive (P-CAP) multi-touch
• Conception sans ventilateur adaptée aux environnements poussiéreux
• Alimentation CC large plage 9–29 V
• Baie SSD 2,5" amovible à accès rapide

Design modulaire
La série M sépare le Box PC et l'écran via un connecteur board-to-board. Il est possible de remplacer la dalle ou le module calcul indépendamment selon les besoins d'application.

Écran P-Cap (Robuste et ergonomique)
L'écran capacitif projeté supporte le multi-touch. Le capteur tactile peut être installé derrière du verre ou du verre anti-vandale pour une meilleure résistance aux rayures et aux produits de nettoyage.

Accès service facilité
La trappe de maintenance permet les mises à niveau de mémoire, le remplacement des disques et l'accès aux modules PCIe pour une intervention sur site rapide et économique.

Front IP65 (Résistant à la poussière et aux éclaboussures)
La fermeture frontale IP65 protège l'interface opérateur des poussières et des projections d'eau, adaptée aux kiosques extérieurs et aux environnements industriels sévères.

True Flat (Entretien simplifié)
La surface frontale bord à bord limite l'accumulation de saleté et facilite le nettoyage dans les environnements de production.

Certifications

• CE
• FCC

Caractéristiques techniques

• Display - Taille : 24.0 inches
• Display - Touch / Glass : Projected Capacitive Multi Touch Screen
• Display - Résolution : 1920 x 1080
• Display - Luminosité : 250 nits
• Display - Contraste : 3000:1
• Display - Angles de vue : 89, 89, 89, 89
• Display - Zone active : 527.04 x 296.46 mm
• Processeur : Intel Core i5-1135G7 2.4 GHz (jusqu'à 4.2 GHz)
• Mémoire : 2 x SO-DIMM; 4 GB par défaut; options 8 / 16 / 32 GB
• Stockage : 1 x M.2 2280 NVMe SSD (128–512 GB); option 2 x baie 2.5" amovible
• Contrôleur Ethernet : Intel® I211-AT et Intel® I219-LM
• Sécurité : TPM 2.0
• Système d'exploitation (optionnel) : Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Linux n'implique pas Wake on Touch)
• Sans fil : WLAN/Bluetooth optionnel (M.2 2230 Key E)
• Extensions : 1 x mPCIe; 1 x PCIe x16 (x4 signal, module max 180 x 121 mm); 1 x M.2 2230 Key E; 1 x M.2 2280 Key M; baie 2.5" échangeable
• Mécanique - Dimensions : 603.6 x 373 x 91.4 mm
• Mécanique - Découpe : 583 x 353 mm
• Mécanique - Poids : 12.5 kg
• Mécanique - Montage : Panel mount (par défaut); VESA optionnel
• Boîtier : Metal housing (aluminium traité anticorrosion)
• Refroidissement : Fanless design
• Environnement - Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Environnement - Température de fonctionnement : 0°C à 50°C
• Environnement - Température de stockage : -10°C à 60°C
• Indice IP : Front IP65
• IO - USB : 4 x USB 3.2 Gen.1 (Type-A)
• IO - Série : 2 x RS232/422/485 (par défaut RS232)
• IO - LAN : 2 x Gigabit LAN (RJ45)
• IO - Vidéo : 1 x DP1.4 (par défaut); 1 x HDMI 2.0 optionnel
• IO - Audio : 1 x combo (Mic in / Line out)
• Indicateur : 1 x LED pour stockage
• Alimentation - Entrée : 1 x 9~29V DC, bornier 3 broches
• Alimentation - Adaptateur : 9~29V DC avec fusible; adaptateur 12V 120W
• Consommation : 45W~55W
• Contrôles : 1 x bouton Power avec LED; 1 x bouton Reset
• Accessoires (inclus/optionnels) : Adaptateur 100~240V AC→DC; cordon d'alimentation; câble open wire avec connecteur bornier; clips de montage; vis VESA
