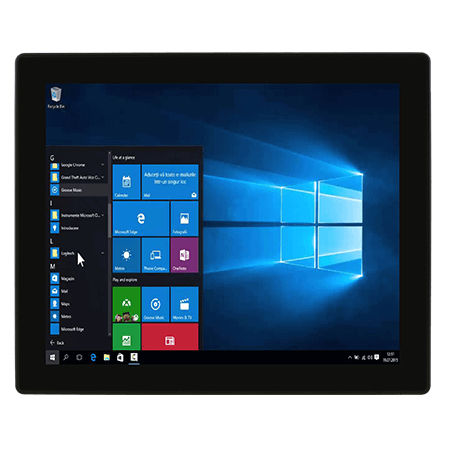

Panel PC à écran tactile multitouche R19ITWS-MHA1

tactileà écran tactile capacitif PCAP19"

Présentation
Le Winmate R19ITWS-MHA1 est un PC panneau IHM industriel 19" de la série M, destiné au contrôle machine, à l'automatisation d'usine et aux interfaces opérateur. Il intègre un processeur Intel® Core™ i5-1135G7 (11e gen), un écran True Flat 19" PCAP, une architecture modulaire Box PC + écran, une conception sans ventilateur et une façade frontale IP65 pour environnements exigeants.

Principales caractéristiques

• Processeur Intel® 11e génération Tiger Lake UP3 Core™ i5 (i5-1135G7)
• Écran vraiment plat bord à bord 19.0"
• Boîtier en aluminium traité anticorrosion
• Façade frontale IP65 contre poussière et projections d'eau
• Écran tactile projected capacitive multi-touch (PCAP)
• Conception sans ventilateur pour fonctionnement silencieux et faible maintenance
• Large plage d'entrée 9–29 V DC
• Baie SSD 2,5" amovible pour maintenance rapide

Points forts de la conception
Conception modulaire : séparation en deux modules interchangeables (Box PC et écran) reliés par un connecteur board-to-board pour adaptation de la taille d'écran ou échange du boîtier sur site.

Écran P-Cap multi-touch : le tactile projeté prend en charge les touches simultanées et peut être installé derrière un verre protecteur ou antivandalisme pour une meilleure résistance aux rayures et aux liquides de nettoyage.

Accès service simplifié : fenêtre de maintenance dédiée pour mise à niveau mémoire, remplacement HDD/SSD et accès aux modules PCIe afin de réduire les temps d'arrêt.

Façade True Flat et IP65 : verre frontal bord à bord facilitant le nettoyage et limitant l'accumulation de poussière ; protection frontale IP65 adaptée aux kiosques industriels et installations partiellement exposées.

Caractéristiques / spécifications techniques

• Modèle : R19ITWS-MHA1
• Marque : Winmate
• Affichage — Taille : 19.0 inches
• Affichage — Touch / Glass : Projected Capacitive Multi Touch Screen (PCAP)
• Affichage — Résolution : 1280 x 1024
• Affichage — Luminosité : 400 nits
• Affichage — Contraste : 1000:1
• Affichage — Angles de vue : 85, 85, 80, 80
• Affichage — Zone active : 376.32 x 301.06 mm
• Système — Processeur : Intel Core i5-1135G7 2.4GHz (jusqu'à 4.2GHz)
• Système — Mémoire : 2 x SO-DIMM ; 4GB (par défaut) ; 8GB / 16GB / 32GB optionnels
• Système — Stockage : 1 x M.2 2280 NVMe SSD (128GB par défaut jusqu'à 512GB) ; 2 x baie 2.5" amovible HDD/SSD optionnelle (256GB jusqu'à 512GB)
• Système — Contrôleur Ethernet : Intel® I211-AT + Intel® I219-LM
• Système — Sécurité : Trusted Platform Module (TPM) 2.0
• Système — Systèmes d'exploitation : Windows 11 IoT Enterprise 64-bit (optionnel) ; Windows 11 Pro 64-bit (optionnel) ; Linux Ubuntu 22.04 (optionnel, Wake on Touch non supporté)
• Système — WLAN / Bluetooth : support optionnel (M.2 2230 Key E pour WiFi)
• Expansion : 1 x mPCIe ; 1 x PCIe x16 (x4 signal, module max 180 x 121 mm) ; 1 x M.2 2230 Key E ; 1 x M.2 2280 Key M ; baie 2.5" amovible
• Mécanique — Dimensions : 445.7 x 370.5 x 93.8 mm
• Mécanique — Découpe : 412 x 338 mm
• Mécanique — Poids : 10.4 kg
• Mécanique — Fixation : Panel mount (par défaut) ; VESA mount (optionnel)
• Boîtier — Matériau : Aluminium traité anticorrosion
• Refroidissement — Système : Conception sans ventilateur
• Environnement — Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Environnement — Température de fonctionnement : 0°C à 50°C
• Environnement — Température de stockage : -10°C à 60°C
• Environnement — Indice de protection : Façade frontale IP65
• Certifications : CE, FCC
• Ports IO — USB : 4 x USB 3.2 Gen 1 (Type-A)
• Ports IO — Série : 2 x RS232/422/485 (par défaut RS232)
• Ports IO — LAN : 2 x Gigabit RJ45
• Ports IO — Vidéo : 1 x DP 1.4 (par défaut) ; 1 x HDMI 2.0 (optionnel)
• Ports IO — Audio : 1 x connecteur combo audio (Mic in / Line out)
• Indicateur : 1 x LED indicateur pour le stockage
• Alimentation — Entrée : 1 x 9~29 V DC, bornier 3 broches
• Alimentation — Puissance nominale : 9V~29V DC avec fusible de protection
• Alimentation — Adaptateur : 12V 120W (référencé)
• Consommation : 50W ~ 60W
• Contrôle — Boutons : 1 x bouton Power avec LED ; 1 x bouton Reset
• Accessoires — Inclus/optionnels : Adaptateur 100~240V AC/DC ; câble d'alimentation ; câble open-wire avec bornier ; clips de montage ; vis VESA
