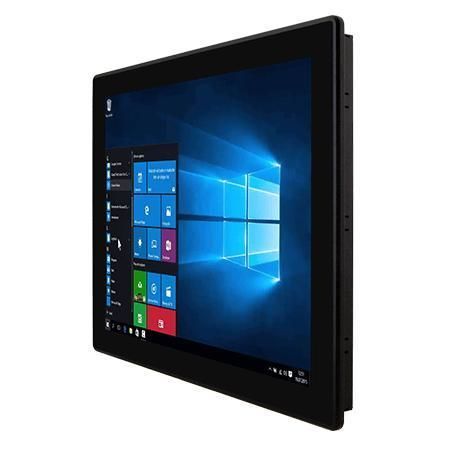

Panel PC à écran tactile multi-points R17ITWS-MHM1

à écran tactile capacitif PCAP17"1280 x 1024

Présentation
Le Winmate R17ITWS-MHM1 est un PC panneau HMI Série M de 17" équipé d'un processeur Intel® Core™ i5-1135G7, conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur. Il dispose d'un écran true flat bord à bord, d'un boîtier aluminium traité anticorrosion, d'une étanchéité frontale IP65, d'un écran tactile P-CAP, d'une conception fanless, d'une entrée large 9–29 V DC et d'une baie SSD 2,5" amovible pour un service rapide.

Principales caractéristiques

• Processeur Intel® 11e génération Tiger Lake UP3 Core™ i5 (i5-1135G7)
• Écran 17.0" true flat bord à bord, 1280 x 1024, 350 nits
• Boîtier aluminium traité anticorrosion
• Protection frontale IP65 contre poussière et eau
• Écran tactile Projected Capacitive (P-CAP)
• Conception sans ventilateur
• Entrée DC large : 9–29 V
• Baie SSD 2,5" amovible pour maintenance rapide

Design et usage

• Architecture modulaire : modules Box PC et Écran interchangeables connectés par docking carte-à-carte pour évolutions et échanges rapides.
• Tactile P-Cap derrière verre antivandal: support des gestes multitouch, résistant aux rayures et aux produits de nettoyage.
• Accès service simplifié : trappe de service pour mise à niveau mémoire, stockage ou modules PCIe.
• Surface frontale True Flat facilitant le nettoyage et limitant l'accumulation de poussières.

Certifications

• CE
• FCC

Caractéristiques / Spécifications techniques

• Modèle / Marque — R17ITWS-MHM1 / Winmate
• Affichage — Taille : 17.0 inches; Tactile/Verre : Projected Capacitive Multi Touch Screen; Résolution : 1280 x 1024; Luminosité : 350 nits; Contraste : 1000:1; Angles de vue : 85/85/80/80; Zone active : 337.920 x 270.336 mm
• Système — CPU : Intel Core i5-1135G7 2.4 GHz (jusqu'à 4.2 GHz); Mémoire : 2x SO-DIMM (4 GB par défaut; options 8/16/32 GB)
• Stockage — 1 x M.2 2280 NVMe SSD (128 GB par défaut, jusqu'à 512 GB); option 2 x 2.5" SSD/HDD amovible (256–512 GB)
• Réseau & Sécurité — Ethernet : Intel I211-AT + I219-LM; WLAN/Bluetooth : optionnel; TPM 2.0
• Extension — 1 x mPCIe; 1 x PCIe x16 (x4 signal, module max 180 x 121 mm); 1 x M.2 2230 Key E (WiFi); 1 x M.2 2280 Key M (NVMe); baie 2.5" swappable
• Ports IO — 4 x USB 3.2 Gen1 (Type-A); 2 x RS232/422/485 (par défaut RS232); 2 x Giga LAN RJ45; 1 x DP1.4 (par défaut), HDMI 2.0 optionnel; 1 x combo audio (Mic in / Line Out)
• Mécanique — Dimensions : 393 x 325 x 94.4 mm; Découpe : 373 x 305 mm; Poids : 7.0 kg; Montage : montage panneau (par défaut), VESA optionnel; Boîtier : métal (aluminium traité anticorrosion)
• Environnement — Humidité de fonctionnement : 10%–90% RH sans condensation; Température fonctionnement : 0°C à 50°C; Stockage : -10°C à 60°C; IP frontal : IP65
• Alimentation — Entrée : 9–29 V DC via borne 3 pins; Adaptateur exemple : 12 V 120 W; Consommation : ~55–65 W
• Contrôle & Indicateurs — 1 x bouton power avec LED; 1 x bouton reset; 1 x LED indicateur stockage
• Accessoires — Adaptateur AC 100~240 V→DC, cordon d'alimentation, câble open wire avec connecteur borne, clips de montage, vis VESA
