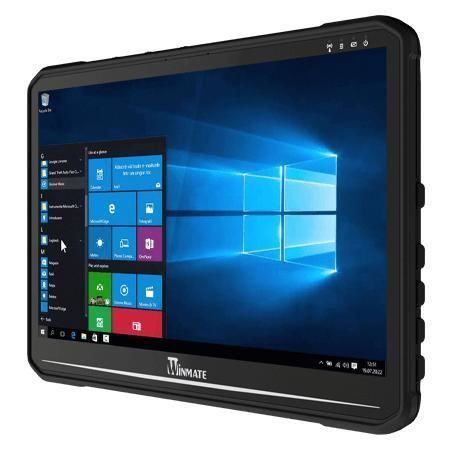

Terminal embarqué 14" FM14E-V

Intel® Atom® x6425EIntel® Elkhart lake SoCMIL-STD-810H

Présentation
Le FM14E-V est un ordinateur de bord Windows 14" (modèle FM14E-V) destiné à la logistique d'entrepôt, à la gestion de flotte et aux opérations de chariots élévateurs. Il supporte les processeurs Intel® Elkhart Lake (option x6425E), un écran tactile PCAP 1920×1080, un boîtier scellé IP65, une résistance aux chocs et vibrations conforme MIL‑STD‑810H, une large entrée 10–60 V DC avec contrôle d'allumage, une conception sans ventilateur et des options de montage VESA.

Points clés

• Écran 14" 1920×1080 Projected Capacitive (PCAP) multi‑touch (option 700 nits avec optical bonding)
• Processeurs Intel® Elkhart Lake (x6413E par défaut ; x6425E et autres en option)
• Boîtier IP65 étanche et conforme MIL‑STD‑810H
• Alimentation large 10–60 V DC avec contrôle d'allumage et UPS optionnel 400 mAh
• Plage de température −30 °C à 60 °C ; conception scellée sans ventilateur
• Support de montage VESA et compatibilité RAM‑mount

Certifications

• IP65
• MIL‑STD‑810H (choc & vibration)
• CE, FCC, IC (ICES‑003)
• UL60950‑1, EN60950‑1, PTCRB

Avantages produit / Bénéfices client
Le châssis scellé et la conception sans ventilateur réduisent la maintenance en environnements poussiéreux ou frigorifiques et permettent un fonctionnement résistant au givre et à la condensation pour la chaîne du froid. Le panneau haute luminosité et l'optical bonding améliorent la lisibilité en plein soleil. Le contrôle d'allumage permet la mise sous/hors tension automatique avec le moteur du véhicule, protégeant matériel et données. Les touches programmables et la saisie compatible gants optimisent l'ergonomie opérateur.

Solutions de montage (exemples)
Montage 1 – Solution sans perçage (exemples de composants)
A | RAM Clamp Mounts - sur le chariot élévateur | RAM-D-247U-4 | Base de pince avec boule 2,25’’ | QTY 1
B | RAM Arm | RAM-D-201U | Bras pour boule 2,25’’ (L: 8.375’’) | QTY 1
C | RAM Ball côté appareil | RAM-D-2461U | VESA 75x75 mm avec boule 2,25’’ | QTY 1
C-1 | Vis | - | SUS304 M5 x 12mm | QTY 5
C-2 | Rondelle | - | M5 Washer | QTY 5

Montage 2 – Solution avec perçage (exemples de composants)
A1 | RAM round base mounts - sur le chariot | RAM-D-202U | Base ronde 3.68" avec boule 2,25’’ | QTY 1
A1-1 | Vis | - | SUS304 M8 x 40mm | QTY 5
B | RAM Arm | RAM-D-201U | Bras pour boule 2,25’’ (L: 8.375’’) | QTY 1
C | RAM Ball côté appareil | RAM-D-2461U | VESA 75x75 mm avec boule 2,25’’ | QTY 1
C-1 | Vis | - | SUS304 M5 x 12mm | QTY 5
C-2 | Rondelle | - | M5 Washer | QTY 5

Remarques
Les composants et méthodes d'installation peuvent varier selon la configuration et les options choisies. Les images sont indicatives et peuvent différer du produit livré.

Caractéristiques techniques (extraits)

• Affichage : 14.0" ; 1920×1080 ; PCAP multi‑touch ; 700 nits optionnel ; optical bonding disponible
• Système : Intel Atom x6413E (défaut) ; options x6425E / x7433RE / x7835RE ; RAM 4 GB défaut (8/16 GB options) ; stockage 128 GB défaut (256/512 GB options) ; Windows IoT Enterprise LTSC ; TPM 2.0
• Connectivité : WLAN, Bluetooth ; WWAN 4G/LTE optionnel ; GNSS (GPS/GLONASS) optionnel
• E/S : 1×USB3.0 Type‑C, 1×USB2.0, 2×RS232/422/485, 1×Gigabit LAN (PoE optionnel), audio, Micro SD, Dual‑Nano SIM, DIDO/CANBus optionnels
• Environnement & Robustesse : −30 °C à 60 °C ; 5%–90% RH non condensant ; IP65 ; MIL‑STD‑810H ; IK07 ; ESD EN61000‑4‑2
• Dimensions & Poids : 342 × 225 × 52 mm ; env. 2.5 kg
• Alimentation : 10–60 V DC avec contrôle d'allumage ; consommation ~45 W ; UPS optionnel 400 mAh (~20 min)

Accessoires

• Standard : adaptateur et câbles d'alimentation, câble 1.8 m avec kit de fusible, câble convertisseur, guide de démarrage rapide
• Optionnels : kit stylet, câbles RS232/audio, câbles LAN IP65, antennes GPS/LTE, antennes WWAN, câbles DIDO/CANBus, kits de montage RAM
