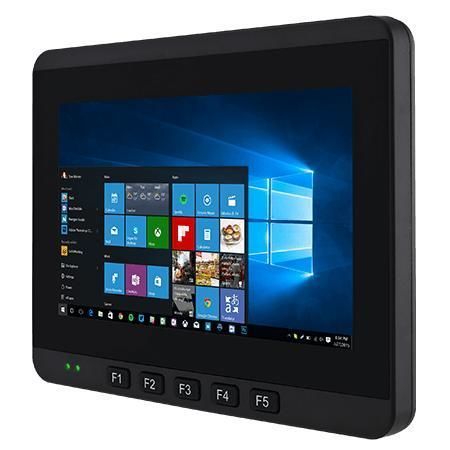

Terminal embarqué 7" FM07

Intel® Pentium® N4200intel® celeron® N3350MIL-STD-810G

Présentation
Le Winmate FM07 est un ordinateur embarqué 7 pouces conçu pour la logistique d'entrepôt, la gestion de flotte et les opérations sur chariots élévateurs. Il offre une conception robuste pour les environnements embarqués et critiques grâce à une large plage d'alimentation véhicule, des connecteurs étanches M12, une protection IP65 et une résistance aux chocs/vibrations conforme MIL-STD-810G. L'écran est un P-Cap multipoint et les configurations processeur incluent Intel® Celeron® N3350 (par défaut) ou Intel® Pentium® N4200 (optionnel). Windows 10 IoT Enterprise (64-bit) est fourni par défaut ; Linux Ubuntu 20.04 est disponible en option.

Principales caractéristiques

• Processeur Intel® Celeron® N3350 (Apollo Lake) par défaut ; Intel® Pentium® N4200 en option
• Écran 7.0" 1024 x 600, Projected Capacitive Multi-Touch, haute luminosité (1000 nits)
• Large entrée d'alimentation 9–36 V CC avec contrôle d'allumage
• Connecteurs M12 étanches et LAN Gigabit M12
• Indice IP65 (protection contre poussière et eau)
• Résistance aux chocs et vibrations selon MIL-STD-810G
• Connectivité sans fil : WLAN, Bluetooth, GNSS (GPS/GLONASS) ; WWAN 4G/LTE en option
• Touches de fonction programmables en façade (5)

Certifications

• MIL-STD-810G
• IP65
• E‑Mark
• FCC
• CE

Points clés – Détails produit

• Affichage : 7.0" P-Cap Multi-Touch, 1024 x 600, 1000 nits, contraste 800:1, zone active 152.2144 x 85.92 mm
• Système : Intel Celeron N3350 1.1 GHz (jusqu'à 2.4 GHz) par défaut ; Pentium N4200 optionnel ; 4 GB par défaut (8 GB optionnel) ; 1 x M.2 2242 SSD 128 GB
• Ethernet : 1 x Gigabit Ethernet (M12)
• Sécurité : TPM 2.0
• Système d'exploitation : Windows 10 IoT Enterprise (64-bit) par défaut ; Linux Ubuntu 20.04 optionnel
• Alimentation véhicule : convertisseur interne 9–36 V DC avec contrôle d'allumage ; consommation max 35 W
• Entrées/Sorties : 2 x USB (via DB9 sur dock), 1 x RS232/422/485 (par défaut RS232), 1 x LAN Gigabit (M12), 1 x haut-parleur, 1 x emplacement SIM, DIDO (5 DI / 3 DO), 2 x CANBUS
• Mécanique : 190 x 146 x 40 mm ; poids 1,25 kg ; support RAM et VESA 75 x 75 mm ; design sans ventilateur
• Environnement : humidité de fonctionnement 10%–95% RH ; température -20 °C à 60 °C ; conformité MIL-STD-810G pour chocs et vibrations

Mounting – Exemples de configurations (tableaux)
Mounting 1 – No Drill Solution
No. | Component | RAM Mount Part Number | Description | QTY
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75 x 75 mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M4 x 12 mm Screw | 4
C-2 | Washer | - | M4 Washer | 4

Mounting 2 – Drill Solution
No. | Component | RAM Mount Part Number | Description | QTY
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
A1-1 | Screw | - | SUS304 M8 x 40 mm Screw | 4
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75 x 75 mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M4 x 12 mm Screw | 4
C-2 | Washer | - | M4 Washer | 4

Mounting 3 – Keyboard Mounting Installation
No. | Component | RAM Mount Part Number | Description | QTY
A | Winmate Keyboard Adapter Plate (PN: 821009131600) | - | 4 VESA holes on the plate to device and 4 AMPS holes to RAM Ball | 1
A-1 | Screw | - | SUS304 M4 x 10 mm Screw | 4
A-2 | Washer | - | M4 Washer | 4
B | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
B-1 | Screw | - | SUS304 M5 x 16 mm Screw | 4
B-2 | Washer | - | M5 Washer | 4
C | RAM Ball on the bottom part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
C-1 | Screw | - | SUS304 M5 x 12 mm Screw | 4
C-2 | Washer | - | M5 Washer | 4
D | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
E | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5” Round Base with 1.5” Ball | 1
E-1 | Screw | - | SUS304 M5 x 12 mm Screw | 4
E-2 | Washer | - | M5 Washer | 4
F | Keyboard | - | - | 1

Accessoires
Accessoires standard

• M12 Power Cable (PC-FM07) — 1.8 m
• Adapter (EA10681G) — 1.8 m, 100–240 V AC to 12 V 50 W DC
• M12 LAN Cable (LN-FM07) — 1.8 m
• USB cable (USC) — 0.3 m
• Power Converter Cable (PCC-FM)
• Wi‑Fi/BT Antenna (WFA-FM07)
• RS232 Cable (RSC) — 1.8 m
• CANBUS & DIDO Cable (CD-FM07) — 1.8 m

Accessoires optionnels

• WWAN Antenna (WWA-FOM07)
• GPS Antenna (GSA-FM) — 3 m
• Audio Cable (AC-FM) — D-Sub 15 pin to audio out
