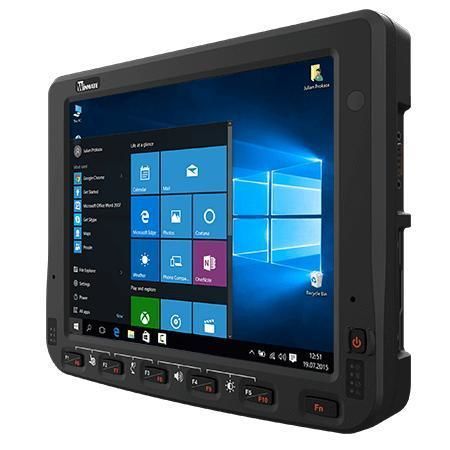

Terminal embarqué 10.4" FM10E-V

Intel® Atom x6413EMIL-STD-810HIP 65

Présentation
Le Winmate FM10E-V est un terminal embarqué Windows de 10,4 pouces équipé de processeurs Intel® Elkhart Lake. Conçu pour la logistique d’entrepôt, la gestion de flotte et l’utilisation sur chariots élévateurs, il propose une protection frontale IP65, une résistance MIL-STD-810H aux chocs et vibrations, une large entrée d'alimentation 10–60 V DC avec contrôle d'allumage, un écran tactile PCAP et un montage VESA pour installations véhicules.

Principales caractéristiques

• Processeurs Intel® Elkhart Lake (par défaut x6413E ; variantes optionnelles)
• Panneau 10,4" 1024 x 768 PCAP multi-touch (400 nits par défaut, 800 nits en option)
• Indice IP65 frontal et certification MIL-STD-810H
• Large entrée d'alimentation 10–60 V DC avec contrôle d'allumage ; batterie UPS en option
• Plage de température de fonctionnement −30 °C à 60 °C ; conception sans ventilateur
• Montage VESA 75 x 75 mm et compatibilité RAM Mount

Certifications

• IP65
• MIL-STD-810H (choc & vibration)
• CE, FCC, IC (ICES-003)
• UL60950-1, EN60950-1, PTCRB

Détails produit
Le FM10E-V est conçu pour une exploitation continue sur le terrain avec un boîtier étanche répondant aux standards IP65 et MIL-STD-810H pour les environnements industriels sévères.

Écran tactile PCAP : panneau 10,4" projeté supportant main, stylet et gants, résistant à la saleté et aux débris.

Options CPU performantes : Intel Atom x6413E par défaut, avec options Elkhart Lake supérieures pour des traitements CPU/graphique et une gestion adaptés aux usages IoT/edge.

Windows IoT Enterprise : livré en standard avec Windows 10 IoT Enterprise LTSC (64 bits) ; Windows 11 IoT Enterprise LTSC en option pour gestion centralisée.

Sécurité et gestion : TPM 2.0 et compatibilité SOTI MobiControl pour gestion centralisée et opérations de flotte sécurisées.

Mounting 1 – Solution sans perçage (extraits)
No. | Component | RAM Mount Part Number | Description | QTY
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1

Mounting 2 – Solution avec perçage (extraits)
No. | Component | RAM Mount Part Number | Description | QTY
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1

Mounting 3 – Montage du clavier (extraits)
No. | Component | RAM Mount Part Number | Description | QTY
D | Winmate Keyboard adapter plate (PN:821009131600) | - | 4 VESA holes to device and 4 AMPS holes to RAM Ball | 1
F | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
E | RAM Ball on adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1

Remarques
Les méthodes d'installation disponibles dépendent du modèle/ de la configuration achetée. Les images sont fournies à titre d'exemple et peuvent différer du produit livré.

Caractéristiques techniques

• Affichage : 10.4" 1024 x 768, PCAP multi-touch; luminosité 400 nits (par défaut), 800 nits (option)
• Processeur : Intel Atom x6413E 1.5GHz (jusqu'à 3GHz) par défaut; options x6425E, x7433RE, x7835RE
• Mémoire/Stockage : 4GB / 128GB par défaut; options 8GB/16GB et 256GB/512GB
• Sécurité : TPM 2.0; SOTI MobiControl
• OS : Windows 10 IoT Enterprise LTSC (64-bit) par défaut; Windows 11 IoT Enterprise LTSC en option
• Connectivité : WLAN, Bluetooth; WWAN 4G/LTE optionnel; GNSS optionnel (GPS/GLONASS)
• IO : USB Type-C, USB 2.0 Type-A, 2x RS232/422/485, Gigabit LAN (PSE optionnel), Micro SD, Dual-Nano SIM, audio/DIDO, CANBus optionnel
• Environnement : Température -30 °C à 60 °C; humidité 5%–90% RH non condensante
• Robustesse : MIL-STD-810H; IP65; EN62262 IK07; ESD EN 61000-4-2
• Mécanique : 268.1 x 214 x 51 mm; poids 2.4 kg; VESA 75 x 75 mm; fanless
• Alimentation : 10–60V DC avec contrôle d'allumage; UPS 400mAh optionnel (~20 min); consommation typique 45W
