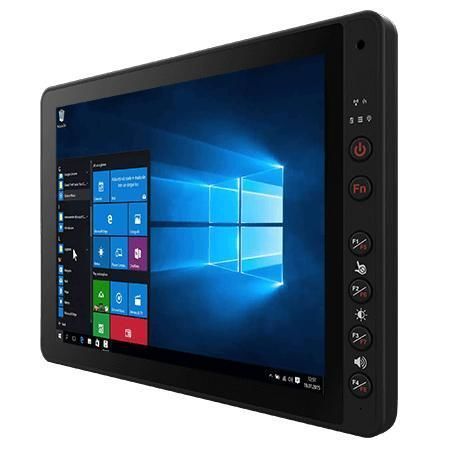

Terminal embarqué 12.1" FM12E-V

Intel® Atom x6413EMIL-STD-810HIP 65

Présentation
Le FM12E-V est un ordinateur embarqué 12,1 pouces conçu pour la logistique d'entrepôt, la gestion de flotte et les opérations sur chariots élévateurs. Destiné à un usage véhicule industriel, il combine des processeurs Intel Elkhart Lake, un écran tactile PCAP multi-touch, une protection IP65 et la conformité MIL-STD-810H pour un fonctionnement fiable en environnements difficiles.

Principales caractéristiques

• Options de processeurs Intel® Elkhart Lake (x6413E par défaut)
• Écran 12,1" 1024×768 PCAP multi-touch (400 nits par défaut, 800 nits en option)
• Protection frontale IP65 et boîtier certifié MIL-STD-810H
• Large plage d'alimentation 10–60 V CC avec contrôle d'allumage pour intégration véhicule
• Plage de fonctionnement large : -30 °C à 60 °C
• Support de montage VESA et conception sans ventilateur

Certifications

• IP65
• MIL-STD-810H (choc & vibration)
• CE, FCC, IC (ICES-003)
• UL60950-1, EN60950-1, PTCRB

Vue d'ensemble produit
Conception anti-vibration et anti-choc
Boîtier robuste certifié MIL-STD-810H avec protection ESD et indice IK07 pour résister aux chocs et vibrations en milieu embarqué.

Écran tactile PCAP
Écran capacitif projectif multi-touch supportant doigt, gant et stylet ; option haute luminosité disponible pour usage extérieur.

CPU haute performance
Intel Atom x6413E (1,5 GHz, jusqu'à 3,0 GHz) par défaut ; variantes Elkhart Lake plus performantes disponibles en option pour charges edge intensives.

Support Windows IoT
Livré avec Windows 10 IoT Enterprise LTSC (64 bits) par défaut ; Windows 11 IoT Enterprise LTSC (64 bits) en option pour gestion d'entreprise et contrôle à distance.

Fonctionnement fiable en températures extrêmes
Conçu pour une exploitation stable en chaîne du froid/reconditionnée et en environnements chauds grâce à une large plage de températures et une conception fanless.

Spécifications
Affichage

• Taille : 12.1 pouces
• Type : Projected Capacitive Multi Touch (PCAP)
• Résolution : 1024 x 768
• Luminosité : 400 nits (par défaut) ; 800 nits (optionnel)
• Contraste : 1000:1
• Angles de vue : 89/89/89/89
• Modes tactiles : doigt, stylet, gant

Spécification système

• Processeur : Intel Atom x6413E 1,5 GHz (jusqu'à 3,0 GHz) par défaut ; options x6425E, x7433RE, x7835RE
• Mémoire : 4 Go par défaut ; 8 Go / 16 Go en option
• Stockage : 128 Go par défaut ; 256 Go / 512 Go en option
• Sécurité : TPM 2.0, conformité SOTI MobiControl
• OS : Windows 10 IoT Enterprise LTSC (64 bits) standard ; Windows 11 IoT Enterprise LTSC en option
• Sans fil : WLAN, Bluetooth ; WWAN 4G/LTE optionnel ; GNSS GPS/GLONASS optionnel
• Capteurs : G-sensor, capteur de lumière, capteur de température

Caméra

• Caméra frontale : 2 MP

Environnement

• Humidité de fonctionnement : 5%–90% HR non condensante
• Température de fonctionnement : -30 °C à 60 °C
• Température de stockage : -30 °C à 60 °C
• Choc : MIL-STD-810H Méthode 516.8 Procédure I
• Vibration : MIL-STD-810H Méthode 514.8 Procédure I
• Indice IP : IP65
• Impact : EN62262 IK07
• ESD : EN 61000-4-2, ±8kV contact & ±12kV air

Certification (détaillée)

• CE, FCC, IC (ICES-003)
• UL60950-1, EN60950-1, PTCRB

Contrôles & boutons

• 1 x bouton d'alimentation
• 5 x boutons de fonction programmables (via Winset)

Ports & E/S

• USB : 1 x USB Type-C ; 1 x USB 2.0 Type-A
• Série : 2 x RS232/422/485 (par défaut RS232)
• LAN : 1 x Gigabit LAN (par défaut) ; PSE (IEEE 802.3at 30W) optionnel
• Audio : 1 x Audio (Mic in & Line out) optionnel en combinaison avec DIDO
• Micro SD : 1 x emplacement Micro SD
• SIM : 1 x emplacement Dual‑Nano SIM
• Indicateurs : 4 x LED (WLAN, batterie UPS, HDD, Heater)
• DIDO : 1 x DIDO (2 DI, 2 DO) optionnel
• CANBus : 1 x CANBus optionnel

Mécanique

• Dimensions : 306.6 x 225 x 56.6 mm
• Poids : ~2,4 kg
• Montage : VESA 75 x 75 mm
• Refroidissement : conception sans ventilateur

Fonction de sécurité

• Compatibilité SOTI MobiControl pour gestion distante

Accessoires
Accessoires standard

• Câble d'alimentation 1,8 m avec kit fusible (références PWC180 / PCC-FM / FK-FMD)
• Adaptateur 84W avec câble ; Guide de démarrage rapide

Accessoires optionnels (exemples)

• Antenne combo multi-bande magnétique (VM10S), antenne GPS & LTE MIMO (VM9C)
• Câbles RS232 et audio, antenne GPS, antenne WWAN
• Kit stylet, câbles RS232 & CANBus, câbles LAN/USB IP65, kits de montage

Alimentation

• Batterie : UPS optionnelle 400 mAh (environ 20 minutes de secours)
• Plage d'alimentation : 10–60 V CC avec contrôle d'allumage
• Consommation : typique 45 W

Exemples de montage
Montage 1 – Solution sans perçage (exemple)

• RAM clamp mounts sur chariot : RAM-D-247U-4 ; RAM arm RAM-D-201U ; RAM ball RAM-D-2461U

Montage 2 – Solution avec perçage (exemple)

• RAM round base RAM-D-202U ; RAM arm RAM-D-201U ; RAM ball RAM-D-2461U

Notes

• Illustrations et tableaux à titre indicatif ; les méthodes d'installation disponibles dépendent du modèle et des options.
• Vérifier la configuration I/O, le montage et l'alimentation requis avant commande.
