PC box IBMH100

embarquéIntel® Atom E3845RS-232

Nom du produit

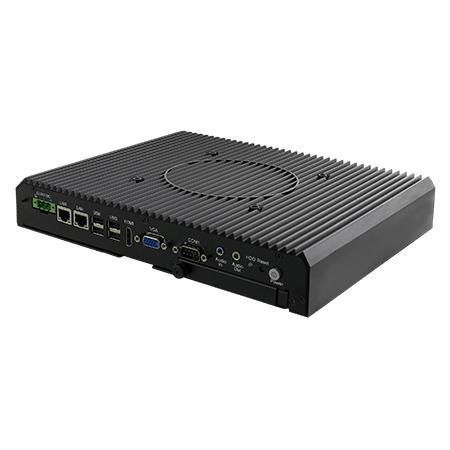

Winmate IBMH100 — PC boîtier Intel® Atom® E3845 série M conçu pour le contrôle embarqué, l'équipement OEM et l'automatisation industrielle

Principales caractéristiques

• Détection automatique de l'écran connecté, aucun réglage manuel requis
• Baie 2,5" remplaçable rapidement sans outil
• Large plage d'entrée 12–24V DC pour intégration embarquée
• Écran frontal modulaire en option pour conversion en Panel PC
• SSD mSATA interne et baie 2,5" amovible pour stockage flexible

Présentation
Le Winmate IBMH100 offre une plate-forme compacte et sans ventilateur basée sur Intel® Atom® E3845, destinée aux intégrateurs systèmes et OEM nécessitant une disponibilité long terme et une intégration matérielle stable. Il convient aux déploiements industriels demandant faible consommation, encombrement réduit et maintenance sur site facilitée.

Points forts de conception et d'utilisation

• Refroidissement sans ventilateur avec boîtier métallique et caloducs pour une exploitation fiable en environnements poussiéreux
• Architecture modulaire permettant l'ajout d'un écran frontal et un service sur site simplifié
• Prise en charge de la surveillance en temps réel et de l'intégration de capteurs via les E/S et modules sans fil optionnels

Certifications
CE, FCC

Accessoires (fourni/optionnel)

• Adaptateur 100–240V AC vers DC (12V 80W)
• Cordon d'alimentation
• Câble à fils nus avec connecteur à bornes
• Visserie VESA

Caractéristiques techniques

• Processeur : Intel Atom E3845, quad-core jusqu'à 1,91 GHz
• Mémoire : 2 x SO-DIMM DDR3L 1600 MHz — 4GB par défaut, 8GB en option
• Stockage : mSATA interne (64GB/128GB selon variantes), 1 baie 2,5" amovible (SSD jusqu'à 512GB en option)
• Ethernet : 2 x Intel® Gigabit Ethernet (RJ45)
• Série : 1 x RS232/422/485 (par défaut RS232)
• USB : 4 x USB 2.0 (Type-A)
• Vidéo : HDMI 1.4 (option), VGA (option)
• Audio : Line in, Line out
• Expansion : 1 x mPCIe (half-size WiFi), 1 x Mini PCIe, écran frontal modulaire
• Indicateur : 1 LED de stockage
• Sécurité : TPM 1.2
• Systèmes : Windows 7 Embedded, Windows 10 IoT Enterprise (64-bit) (optionnels)
• Sans fil : WLAN / Bluetooth en option
• Mécanique : 276 x 207 x 45.2 mm; Poids 2.4 kg; Montage bureau; Boîtier métal
• Refroidissement : Sans ventilateur
• Environnement : Humidité 10%–90% HR sans condensation; Température fonctionnement 0°C–50°C; Stockage -10°C–60°C
• Alimentation : 1 x 12–24V DC via borne 3 broches; adaptateur 12V 80W; consommation typique 30W–40W
• Certifications : CE, FCC
