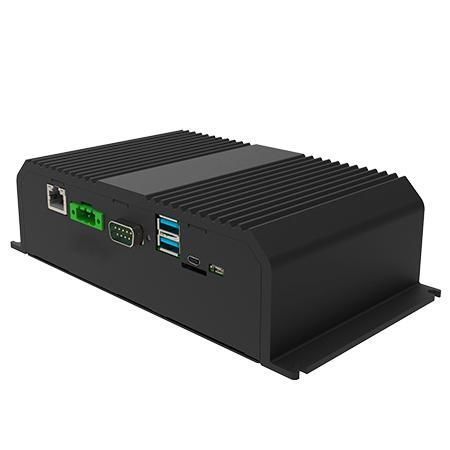

PC box IM30SB3-101

de bureauArm® Cortex®-A53 Quad-coreRS-232

Présentation
Le Winmate IM30SB3-101 est un PC box industriel sans ventilateur équipé d'un processeur ARM Cortex‑A53 quad‑core 2,0 GHz, destiné à l'automatisation industrielle, aux systèmes embarqués et aux applications critiques en périphérie. Son boîtier métallique compact et sa dissipation thermique sans ventilateur permettent l'installation dans des espaces restreints, à ventilation limitée ou exposés à la poussière, tout en garantissant une disponibilité sur un long cycle de vie.

Caractéristiques principales

• Processeur ARM A53 Quad Core 2,0 GHz
• 4 Go LPDDR4 de mémoire ; eMMC embarqué 32 Go
• E/S : 1× COM (RS232/422/485 configurable), 2× USB 2.0 Type‑A, 1× Micro USB OTG, 1× RJ45 Gigabit LAN (PoE PD optionnel), 1× emplacement Micro SD, 1× Micro HDMI (optionnel)
• Boîtier métallique compact, format Desk Mount
• Refroidissement sans ventilateur pour limiter la maintenance
• Supporte Android 11 (par défaut, upgradable) et distributions Linux en option

Détails
Conçu pour les tâches d'edge computing telles que l'agrégation et le filtrage de données et la transmission sécurisée vers le cloud, l'IM30SB3‑101 associe un processeur ARM peu consommateur à un encombrement réduit (205×110×55 mm). La solution thermique sans ventilateur réduit les pièces mobiles et facilite l'intégration en armoire, embarquée ou sur postes confinés.

Intégration et connectivité
Le système propose un jeu d'E/S complet pour connecter capteurs, automates et périphériques : interface série pour équipements hérités, ports USB, stockage extensible via Micro SD, connectivité cellulaire via Micro SIM et Ethernet Gigabit avec PoE PD optionnel pour simplifier le câblage. Le Micro HDMI optionnel permet la connexion d'écrans pour la supervision.

Certifications

• CE
• FCC
• MIL‑STD‑810H (résistance aux chocs et vibrations mentionnée dans la documentation)

Caractéristiques / spécifications techniques

• Modèle : IM30SB3-101
• Marque : Winmate
• Processeur : ARM Cortex‑A53 (Quad Core 2,0 GHz)
• Mémoire : 4 Go LPDDR4
• Stockage : eMMC onboard 32 Go
• Système d'exploitation : Android 11 (par défaut, upgradable vers Android 13) ; Linux Yocto 5.10.104 avec Qt 5.15 (optionnel) ; Linux Ubuntu (optionnel)
• Dimensions : 205 × 110 × 55 mm
• Poids : 1,1 kg
• Boîtier / Montage : boîtier métallique, Desk Mount
• Refroidissement : conception sans ventilateur
• Température de fonctionnement : 0°C à 55°C
• Température de stockage : -10°C à 60°C
• Humidité de fonctionnement : 10% à 90% RH, sans condensation
• USB : 2 × USB 2.0 Type‑A ; 1 × Micro USB 2.0 OTG
• Port série : 1 × RS232/422/485 (configurable)
• LAN : 1 × RJ45 Gigabit (PoE PD optionnel, 802.3at)
• Vidéo : 1 × Micro HDMI (optionnel)
• Emplacement SD : 1 × Micro SD (max 32 Go)
• Emplacement SIM : 1 × Micro SIM
• Alimentation : 1 × bornier 3 broches, 12 V DC
• Bouton : 1 × bouton d'alimentation
• Accessoires : adaptateur 100~240 V AC vers 12 V DC ; cordon d'alimentation
• Certifications : CE, FCC ; MIL‑STD‑810H (selon documentation produit)
