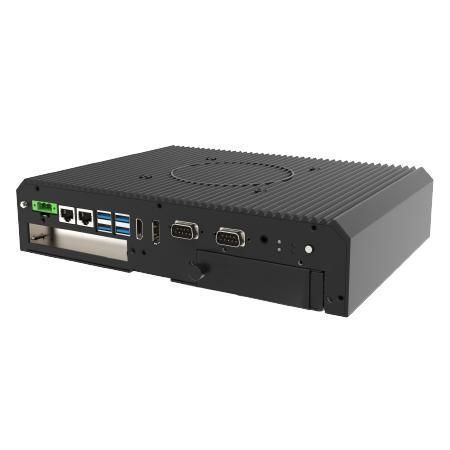

PC box ITMH100

embarquéIntel® Core i5Intel® Core™ i5-1135G7

Présentation
Le Winmate ITMH100 est un Box PC embarqué sans ventilateur basé sur l'Intel® Core™ i5-1135G7 (11e génération, Tiger Lake UP3). Conçu pour l'automatisation industrielle, l'Edge AI, la vision industrielle, la robotique et d'autres applications embarquées critiques nécessitant une disponibilité produit à long terme et une maintenance sur site. La conception mécanique modulaire permet la conversion en Panel PC via un écran frontal optionnel et facilite les mises à jour sur le terrain.

Principales caractéristiques

• Intel® Core™ i5-1135G7 avec graphismes Intel® Iris® Xe
• Sorties vidéo multiples : DisplayPort 1.4 (par défaut) et HDMI 2.0 en option ; détection automatique des écrans
• Baies 2,5" amovibles et hot-swappable sans outil pour remplacement rapide du stockage
• Large plage d'entrée CC : 9–29V via connecteur à bornier 3 broches
• Conception thermique sans ventilateur (dissipateur / heat-pipe)
• Option écran frontal modulaire pour intégration en Panel PC

Conception mécanique

• Boîtier métallique compact, montage VESA
• Dimensions : 276 x 207 x 60 mm ; Poids : 3,0 kg
• Châssis modulaire facilitant le service sur site et l'échange de modules

Alimentation & Entrées
Supporte une entrée CC large 9–29V via bornier 3 broches avec fusible de protection intégré. Adaptateur typique : 12V 84W. Consommation typique : environ 45W–55W. Accessoires disponibles : adaptateur AC, cordon d'alimentation, câble open-wire avec connecteur à borne.

Certifications

• CE
• FCC

Applications

• Automatisation d'usine et SCADA
• Edge AI et vision industrielle
• Affichage numérique et installations multi-écrans
• Déploiements industriels embarqués et montés sur véhicule

Caractéristiques / spécifications techniques

• Processeur : Intel Core i5-1135G7 (2,4 GHz, jusqu'à 4,2 GHz)
• Mémoire : 2x SO-DIMM (4 Go par défaut ; options 8/16/32 Go)
• Stockage : 1 x M.2 2280 NVMe ; option 2 x baie 2,5" amovible pour HDD/SSD
• Ethernet : Intel® I211-AT + I219-LM (2 x Gigabit LAN)
• Sécurité : TPM 2.0
• Systèmes d'exploitation : Windows 11 IoT Enterprise / Windows 11 Pro (64 bits) optionnels ; Ubuntu 22.04 optionnel (Wake on Touch non supporté)
• USB : 4 x USB 3.2 Gen1 (Type-A)
• Série : 2 x RS232/422/485 (par défaut RS232)
• Vidéo : 1 x DP1.4 (par défaut) ; 1 x HDMI 2.0 (optionnel)
• Extensions : 1 x mPCIe ; 1 x PCIe x16 (x4 signal) ; 1 x M.2 2230 Key E ; 1 x M.2 2280 Key M
• Température de fonctionnement : 0 °C à 50 °C ; Température de stockage : -10 °C à 60 °C ; Humidité de fonctionnement : 10%–90% HR, non condensante
