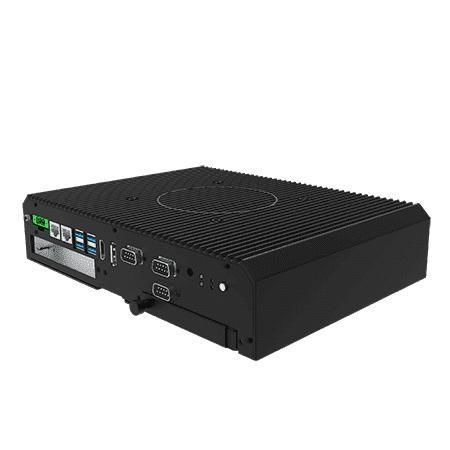

PC box ITMH100-EX

à montage VESAIntel® Core™ i5-1135G7Intel® Core™ i5-1135G7

Présentation
Winmate ITMH100-EX est un PC boîtier industriel sans ventilateur basé sur la plate-forme Intel® Tiger Lake UP3 (Core™ i5-1135G7). Conçu pour une utilisation en zones dangereuses (Class 1 Division 2 / ATEX Zone 2 / IECEx), il s'adresse aux applications pétrole & gaz, traitement chimique, automatisation industrielle et systèmes embarqués.

Principales caractéristiques

• Intel® Tiger Lake UP3 Core™ i5-1135G7
• Sortie vidéo multiple (DP1.4 par défaut ; HDMI 2.0 en option) avec détection automatique d'écran
• Baie 2,5" amovible sans outil et emplacement M.2 2280 NVMe
• Large plage d'entrée CC : 9–29V avec protections (OVP/OCP/inversion)
• Option écran frontal modulaire pour conversion en Panel PC ; multiples emplacements d'extension
• Emplacement d'extension PCIe x4 et autres slots mPCIe / M.2
• Certifié pour zones à risque : C1D2, ATEX Zone 2, IECEx

Détails du produit
Stockage remplaçable sans outil : baie 2,5" amovible et slot M.2 2280 NVMe pour faciliter le remplacement et la configuration des supports (remplacement conforme aux procédures de sécurité en zone dangereuse).

Vidéo et connectivité : prise en charge de combinaisons DisplayPort, HDMI optionnel et ports USB 3.2 Gen1 Type-A pour piloter plusieurs écrans en portrait ou paysage pour HMI ou signalétique industrielle.

Conception pour zones dangereuses : châssis, connecteurs et alimentation adaptés pour réduire le risque d'inflammation et répondre aux exigences C1D2 / ATEX Zone 2 / IECEx.

Alimentation et environnement : entrée DC 9–29V avec protections intégrées ; adapté aux installations fixes et mobiles. Le boîtier métallique sans ventilateur limite la température superficielle et réduit l'entrée de poussières.

Certifications

• CE
• FCC
• Class 1, Division 2 (C1D2) Group A, B, C, D, T5
• Conformité ATEX Grade Zone 2
• IECEx

Fonctionnalités & cas d'utilisation
Conçu pour la collecte distante de données, la visualisation et le contrôle de processus dans les raffineries, plateformes de forage, usines chimiques, sites pharmaceutiques et autres environnements à atmosphère explosive. Usages typiques : HMI industriel, edge computing, contrôleurs robotique et systèmes embarqués nécessitant une exploitation certifiée et une maintenance modulaire.

Caractéristiques techniques

• Processeur : Intel Core i5-1135G7 (2,4 GHz, jusqu'à 4,2 GHz)
• Mémoire : 2 x SO-DIMM (4GB par défaut ; options 8GB / 16GB / 32GB)
• Stockage : 1 x M.2 2280 NVMe (128GB par défaut jusqu'à 512GB) ; 1 x baie 2,5" amovible (256GB–512GB optionnel)
• Ethernet : Intel I211-AT + Intel I219-LM (2 x Gigabit LAN RJ45)
• Sécurité : TPM 2.0
• Systèmes d'exploitation : Windows 11 IoT Enterprise 64-bit (option), Windows 11 Pro 64-bit (option), Linux Ubuntu 22.04 (option)
• WLAN/Bluetooth : optionnel (M.2 2230 Key-E)
• Extension : 1 x mPCIe ; 1 x PCIe x16 (signal x4, module max 180x121mm) ; M.2 2230 Key E ; M.2 2280 Key M ; slot PCIe x4
• USB : 4 x USB 3.2 Gen1 (Type-A)
• Série : 2 x RS232/422/485 (par défaut RS232) + 1 x RS232
• Vidéo : 1 x DP1.4 (par défaut), 1 x HDMI 2.0 (option)
• Audio : 1 x audio combo (Mic in / Line out)
• Indicateur : 1 x LED de stockage
• Alimentation : 1 x 9~29V DC via bornier 3 broches ; adaptateur 12V 84W disponible
• Consommation : typ. 45W–55W
• Dimensions : 276 x 207 x 60 mm
• Poids : 3.0 kg
• Montage : VESA
• Boîtier : châssis métallique, sans ventilateur
• Humidité de fonctionnement : 10%–90% RH, sans condensation
• Température de fonctionnement : -20°C à 60°C
• Accessoires : adaptateur AC 100~240V→DC, cordon secteur, câble open wire avec bornier, vis VESA (typique)
