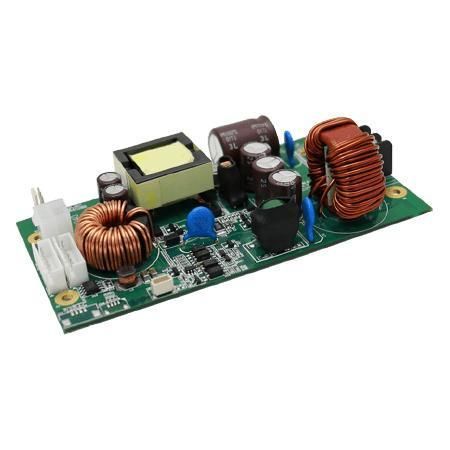

Convertisseur DC/DC abaisseur IRTPS

isoléintégrépour équipement de télécommunications

Présentation
L'IRTPS est un module convertisseur DC-DC régulé et isolé qui convertit une entrée 9–36V DC en une sortie 12V DC isolée, 100W (12V, 8,3A). Conçu pour systèmes embarqués et industriels nécessitant une alimentation 12V isolée et une approche modulaire pour la montée en puissance.

Principales caractéristiques

• Sortie isolée 12V, 100W (12V, 8,3A)
• Plage d'entrée large : 9V à 36V DC
• Topologie de commutation haute fréquence ZVS
• Faible courant d'appel
• Protection sortie contre les surintensités (OCP) et surtensions (OVP)
• Contrôle d'allumage optionnel pour applications véhicules/transport

Certifications

• CE
• FCC

Présentation produit
Le module est conçu pour des architectures DC-DC modulaires : l'emploi de plusieurs modules en parallèle ou en distribution augmente la densité de puissance et réduit l'encombrement par rapport à une solution mono-composant à large entrée. La sortie isolée réduit les parasites conduits et l'impact des transitoires sur l'électronique en aval.

Protection et fiabilité
L'IRTPS intègre des protections telles que OCP, OVP, protection contre les courts-circuits et arrêt thermique. Le faible courant d'appel limite les contraintes au démarrage sur les alimentations amont. Adapté aux environnements industriels et transport où l'isolation et la séquence d'alimentation sont requises.

Applications

• Automatisation industrielle et robotique
• Systèmes embarqués nécessitant une alimentation 12V isolée
• Systèmes électriques véhicule/transport (option contrôle d'allumage)
• Équipements de communications et télécommunications

Caractéristiques système

• Tension d'entrée : 9V à 36V DC
• Sortie : 12V isolé, 8,3A (100W)
• Isolation : Oui
• Ripple & Bruit : < 120 mV
• Régulation ligne : < ±1% (entrée nominale)
• Régulation charge : < ±5%
• Efficacité : Jusqu'à 90% (charge complète)
• Protections : OCP, OVP, court-circuit, thermique
• Dimensions : 120 x 62 x 31,1 mm

Environnement

• Humidité opératoire : 10% à 90% HR, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -20°C à 70°C
• Altitude : 0 à 10 000 ft

Mécanique

• Dimensions : 120 x 62 x 31,1 mm

FAQ

• À quoi sert l'IRTPS ? — Fournir une sortie 12V isolée 100W depuis une source 9–36V DC pour systèmes embarqués et industriels.
• Quelles plages d'entrée/sortie sont prises en charge ? — Entrée 9–36V DC, sortie isolée 12V, 100W (12V, 8,3A).
• Quelles protections sont incluses ? — Surintensité, surtension, court-circuit et protection thermique.
• Convient-il aux systèmes véhicules ? — Oui. Option de contrôle d'allumage disponible pour la séquence d'alimentation.
