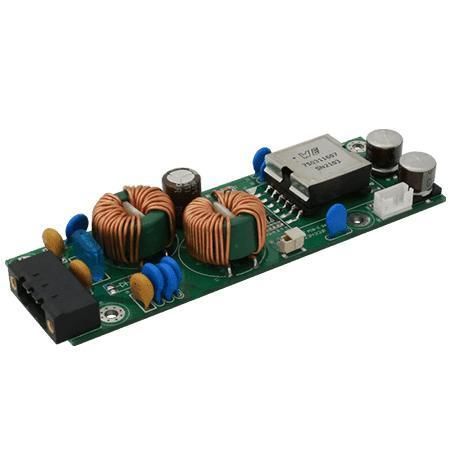

Convertisseur DC/DC abaisseur IRT41

isoléintégréde véhicule

Présentation
Le module IRT41 est un convertisseur DC‑DC isolé qui transforme une entrée non stabilisée 18–32 V DC en une sortie isolée régulée 12 V jusqu'à 3 A (36 W). Conçu pour des environnements 24 V et des applications industrielles/embarquées, il propose une architecture modulaire, une isolation d'entrée/sortie et des protections multiples pour un fonctionnement fiable.

Caractéristiques principales

• Module convertisseur DC‑DC isolé, 12 V @ 3 A (36 W)
• Plage d'entrée étendue : 18–32 V DC
• Haut rendement (jusqu'à 90 % en charge nominale ; la documentation mentionne aussi jusqu'à 94 % dans certains cas)
• Faible courant d'appel
• Protection contre les surintensités de sortie (OCP) et protections complémentaires

Conception et protections
Le IRT41 utilise une topologie de commutation haute fréquence en ZVS (zero‑voltage switching) pour maintenir un rendement stable sur la plage d'entrée. L'approche modulaire permet d'augmenter la densité de puissance et de réduire l'encombrement par rapport aux composants mono‑pièce à très large plage d'entrée. Les protections intégrées comprennent OCP, OVP, mesures contre les sous‑tensions, protection contre les courts‑circuits et protection thermique.

Certifications

• CE
• FCC

Applications

• Automatisation et systèmes de contrôle industriels
• Systèmes électroniques embarqués 24 V (véhicules, transport)
• Équipements de communications et télécom
• Systèmes embarqués nécessitant une alimentation isolée 12 V au point de charge (robotique, modules de contrôle)

Caractéristiques techniques

• Modèle : IRT41
• Tension d'entrée : 18 V à 32 V DC
• Sortie : 12 V DC, jusqu'à 3 A (36 W)
• Isolation : oui (isolation entrée‑sortie)
• Ondulation & bruit : < 120 mV
• Régulation de ligne : < ±1 % (entrée 18–32 V)
• Régulation de charge : < ±5 %
• Efficacité : jusqu'à 90 % (charge pleine) ; documentation mentionne jusqu'à 94 %
• Protections : OCP, OVP, UV, protection contre les courts‑circuits et thermique
• Humidité de fonctionnement : 10 % à 90 % RH, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -20°C à 70°C
• Altitude : 0 à 10 000 ft
• Dimensions : 114.1 x 38.6 x 19.6 mm
• Certifications : CE, FCC
