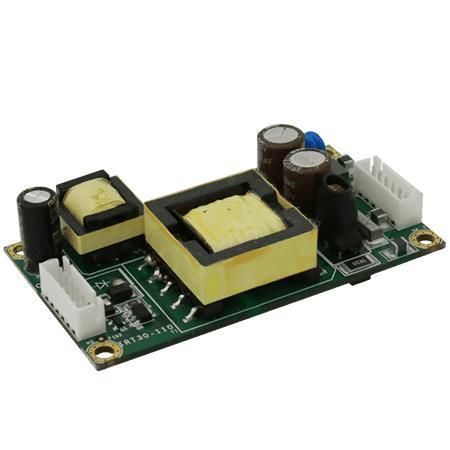

Convertisseur DC/DC isolé IRT30

intégrépour équipement de télécommunicationsde véhicule

Présentation
L'IRT30 est un module convertisseur CC-CC isolé qui transforme une entrée non stabilisée et large (9–36 V CC) en une sortie isolée et régulée de 12 V CC, puissance nominale 30 W.

Principales caractéristiques

• Convertisseur CC-CC à haut rendement (jusqu'à 90% en charge maximale)
• Faible courant d'appel pour un démarrage fiable
• Protection contre les surintensités de sortie (OCP) et surtensions (OVP)
• Plage d'entrée large : 9–36 V CC
• Isolation électrique entrée/sortie

Certifications

• CE
• FCC

Aperçu
Conçu pour les environnements embarqués, industriels et automobiles, l'IRT30 fournit une alimentation isolée 12 V fiable et une mise en route maîtrisée. Son architecture modulaire permet d'optimiser la densité de puissance et de faciliter l'intégration de plusieurs convertisseurs dans un même système.

Design et protections
Le module utilise une topologie ZVS (Zero Voltage Switching) haute fréquence pour conserver un rendement constant sur l'ensemble de la plage d'entrée. Les protections intégrées comprennent OCP, OVP, protection contre les courts-circuits et protection thermique, ainsi qu'un faible courant d'appel pour réduire les contraintes sur les sources d'alimentation en amont et l'électronique en aval.

Applications

• Électronique embarquée et systèmes embarqués dans les véhicules
• Automates industriels, capteurs et actionneurs
• Équipements de télécommunications et applications OEM embarquées nécessitant une alimentation 12 V isolée

Détails produit

• Conception modulaire DC-DC pour améliorer la densité de puissance et réduire la taille globale
• Sortie régulée isolée 12 V à partir d'une entrée fluctuant entre 9 et 36 V
• Démarrage fiable grâce au faible courant d'appel
• Prise en charge d'une distribution d'énergie efficace jusqu'au point de charge

Caractéristiques / spécifications techniques

• Tension d'entrée : 9 V à 36 V DC
• Sortie : 12 V DC, 2,5 A (plage de charge)
• Puissance nominale : 30 W
• Isolation : Oui
• Ondulation et bruit : < 120 mV
• Régulation de ligne : < ±1% à la tension nominale
• Régulation de charge : < ±5%
• Efficacité : Jusqu'à 90% (charge maximale)
• Protections : OCP, OVP, protection contre les courts-circuits, protection thermique
• Certifications : CE, FCC
• Humidité de fonctionnement : 10% à 90% HR, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -20°C à 70°C
• Altitude : 0 à 10 000 ft
• Dimensions mécaniques : 78.5 x 45 x 19.6 mm
