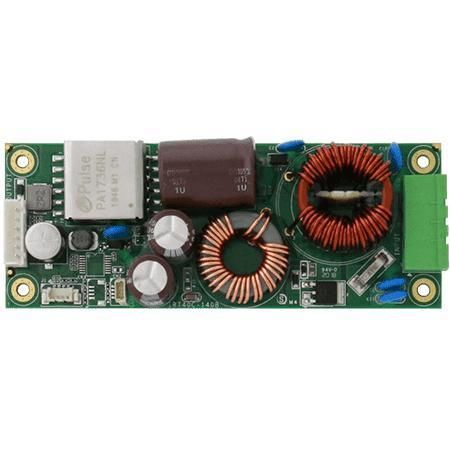

Convertisseur DC/DC abaisseur IRT40C

isoléintégréde véhicule

Présentation
Le IRT40C est un module convertisseur DC-DC isolé qui transforme une entrée 10–60 V DC en une sortie isolée régulée de 12 V, puissance nominale 40 W (jusqu’à 3,3 A). Il est prévu pour les systèmes embarqués, industriels et véhicules nécessitant isolation électrique pour réduire les perturbations et le bruit.

Principales caractéristiques

• Conception modulaire DC-DC permettant une densité de puissance plus élevée et une distribution efficace par rapport à une solution mono-composant à très large plage d'entrée
• Fonctionnement à haut rendement grâce à la commutation ZVS haute fréquence
• Faible courant d'appel
• Protection contre les surintensités de sortie
• Large plage d'entrée : 10–60 V DC
• Fonction de contrôle d'allumage en option pour séquencement d'alimentation véhicule

Certifications

• CE
• FCC

Description fonctionnelle
Le module fournit un rail isolé 12 V à partir d'une source DC non régulée et à large plage. Le déploiement modulaire permet de combiner plusieurs IRT40C pour une distribution d'énergie efficace et une intégration système compacte.

Protection et fiabilité
Le produit intègre protections contre les surintensités (OCP), surtension (OVP), sous-tension (UV), court-circuit et protection thermique afin d'assurer un fonctionnement sûr en environnements de transport et industriels.

Applications

• Électronique embarquée et gestion de parc
• Automatisation industrielle
• Ordinateurs embarqués et systèmes de contrôle
• Systèmes nécessitant un rail isolé 12 V stable à partir d'une source 10–60 V DC

Caractéristiques techniques

• Modèle : IRT40C
• Tension d'entrée : 10 V à 60 V DC
• Sortie : 12 V, jusqu'à 3,3 A (≈40 W)
• Isolation : Oui
• Ripple et bruit : < 120 mV
• Régulation de ligne : < ±1% (entrée nominale)
• Régulation de charge : < ±5%
• Efficacité : Jusqu'à 90% (charge complète)
• Protections : OCP, OVP, UV, court-circuit, thermique
• Certifications : CE, FCC
• Humidité de fonctionnement : 10% à 90% HR, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -20°C à 70°C
• Altitude : 0 à 10 000 ft
• Dimensions : 120 x 45 x 24.6 mm
