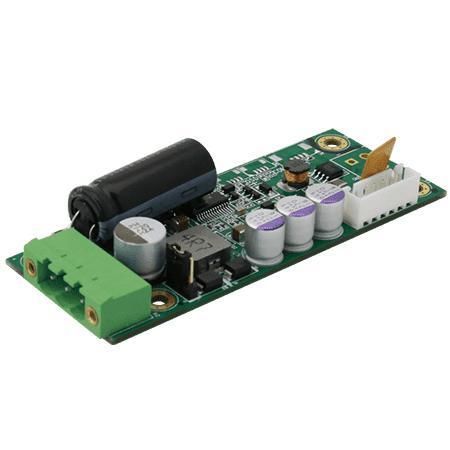

Convertisseur DC/DC abaisseur WP12-40C

bucksur rail DINde circuit imprimé

Présentation
Le WP12-40C est un module convertisseur DC-DC fournissant une sortie régulée de 12V DC à 40W à partir d'une entrée 9–36V DC. Conçu pour des applications industrielles, automobiles, télécommunications et d'énergies renouvelables, il existe en versions montage sur carte, sur châssis et sur rail DIN et supporte l'exploitation en altitude et sur sources d'alimentation variables.

Caractéristiques principales

• Plage d'entrée large : 9–36V DC
• Sortie : 12V DC, 3,3A (40W)
• Topologie ZVS haute fréquence pour un rendement soutenu
• Faible courant d'appel pour réduire les contraintes au démarrage
• Protections : OCP, OVP, court-circuit avec récupération automatique

Certifications

• CE
• FCC

Applications
Adapté aux installations d'énergies renouvelables (solaire, éolien), aux équipements de recharge EV, aux systèmes embarqués, aux commandes industrielles et aux télécommunications nécessitant une alimentation 12V stable à partir de sources DC variables. Les options mécaniques facilitent l'intégration sur carte, en châssis ou sur rail DIN.

Détails produit
La série WP12-40C utilise la commutation à zéro de tension (ZVS) à haute fréquence pour maintenir un rendement pouvant atteindre 90% sur la plage d'entrée et limiter les contraintes thermiques. Elle intègre une protection constante contre les courts-circuits avec récupération automatique et est spécifiée pour un fonctionnement jusqu'à 10 000 pieds d'altitude. Les formats modulaires simplifient la distribution d'énergie au niveau système depuis des sources non régulées vers le point de charge.

Caractéristiques techniques

• Tension d'entrée : 9V à 36V DC
• Sortie : 12V DC
• Plage de charge : 3,3A (12V)
• Puissance nominale : 40W
• Ripple & bruit : < 120 mV
• Régulation de ligne : < ±1% (entrée nominale)
• Régulation de charge : < ±5%
• Rendement : jusqu'à 90% (pleine charge)
• Protections : OCP, OVP, court-circuit auto-récupérant
• Humidité de fonctionnement : 10%–90% RH, sans condensation
• Température de fonctionnement : 0°C à 50°C (la série peut indiquer −20°C à +70°C pour certaines variantes)
• Température de stockage : −20°C à 70°C
• Altitude : 0 à 10 000 ft
• Dimensions : 90 x 35 x 18.6 mm
