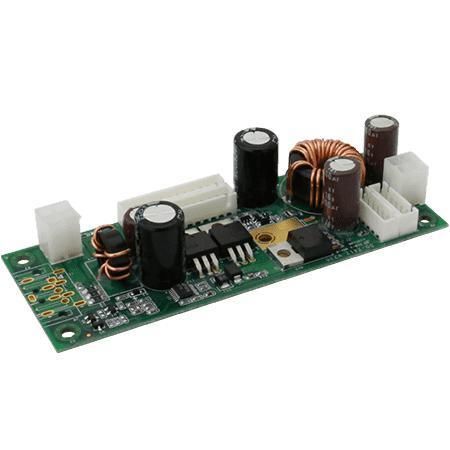

Convertisseur DC/DC abaisseur DD-2412

sur rail DINde circuit imprimémonté sur châssis

Présentation
Le DD-2412 est un module convertisseur CC-CC à entrée large qui convertit une alimentation 24V DC en une sortie régulée 12V DC jusqu'à 100W (12V, 10A). Il s'adresse aux applications industrielles, automobiles et aux systèmes d'énergie renouvelable nécessitant un rail 12V fiable. Options de montage : montage sur carte, montage châssis et montage sur rail DIN. Les plages de température de fonctionnement sont indiquées dans les spécifications produit.

Principales caractéristiques

• Convertisseur CC-CC à haut rendement (jusqu'à 90 % en charge pleine)
• Faible courant d'appel
• Protection contre les surintensités de sortie (OCP) et protection contre les surtensions (OVP)
• Large plage de tension d'entrée (référence spécification : 9–36V en nominal)
• Topologie de commutation haute fréquence à zéro de tension (ZVS) pour maintenir le rendement

Certifications

• CE
• FCC

Applications typiques

• Systèmes d'énergie renouvelable (solaire, éolien) et sous-systèmes de puissance
• Stations de recharge pour véhicules électriques et distribution d'énergie
• Automatisation et systèmes de contrôle industriel
• Électronique embarquée nécessitant une conversion 24V→12V

Options de montage et intégration
La famille DD-2412 propose des versions montage sur carte, montage châssis et montage sur rail DIN pour s'adapter aux boîtiers, armoires et architectures d'alimentation modulaires.

Performance et protection

• Protection continue contre les courts-circuits avec récupération automatique en configuration modulaire
• Conception minimisant la dissipation thermique pour une intégration compacte
• Conçu pour une distribution efficace depuis des sources d'alimentation non régulées vers des convertisseurs point de charge

Caractéristiques / spécifications techniques

• Tension d'entrée : 24V DC (architecture à large plage ; voir spécification 9–36V)
• Sortie : 12V DC, 10A
• Puissance nominale : 100W
• Ripple et bruit : < 120 mV
• Régulation de ligne : < ±1% (à 9~36V d'entrée nominale)
• Régulation de charge : < ±5%
• Rendement : Jusqu'à 90% (charge pleine)
• Protections : OCP (protection contre les surintensités), OVP (protection surtension)
• Certifications : CE, FCC
• Humidité de fonctionnement : 10% à 90% HR, sans condensation
• Température de fonctionnement : 0°C à 50°C (la famille produit peut indiquer -20°C à +70°C à pleine charge — consulter la fiche technique)
• Température de stockage : -20°C à 70°C
• Altitude : 0 à 10000 ft
• Dimensions : 120 x 45 x 25.6 mm
