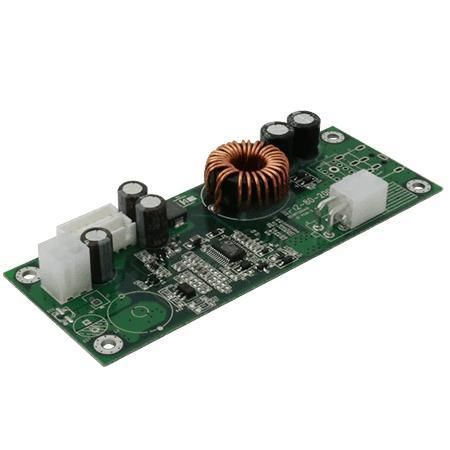

Convertisseur DC/DC abaisseur WP12-80

sur rail DINde circuit imprimémonté sur châssis

Présentation
Le WP12-80 est un module convertisseur DC/DC 9–36V vers 12V d'une puissance nominale de 80W, conçu pour fournir une sortie 12V stable à partir d'une large plage d'entrée DC. Destiné aux environnements industriels, automobiles et aux applications d'énergies renouvelables, il existe en versions montage carte, sur châssis et rail DIN, et convient aux installations distantes et en altitude.

Principales caractéristiques

• Plage d'entrée large : 9–36V DC
• Sortie nominale : 12V, 6,67A (80W)
• Rendement jusqu'à 90% (charge complète) grâce à une topologie ZVS haute fréquence
• Faible courant d'appel
• Protection contre les surintensités (OCP) et surtensions (OVP)
• Protection court-circuit avec récupération automatique et protection thermique

Certifications

• CE
• FCC

Applications
Adapté aux alimentations industrielles, aux systèmes embarqués automobiles, aux équipements de télécommunications, aux installations solaires et éoliennes ainsi qu'aux bornes de recharge électrique nécessitant une alimentation 12V stable depuis une source DC variable ou non régulée.

Conception et protections
La conception modulaire facilite l'intégration dans des systèmes de distribution d'énergie. Le module intègre OCP, OVP, protection contre les courts-circuits avec récupération automatique et protections thermiques. Le faible courant d'appel et la large tolérance d'entrée améliorent la fiabilité en conditions d'alimentation variables.

Caractéristiques / spécifications techniques

• Modèle : WP12-80
• Fonction : convertisseur 9–36V DC → 12V DC
• Tension d'entrée : 9V à 36V DC
• Sortie : 12V, 6,67A
• Puissance nominale : 80W
• Ripple & bruit : < 120 mV
• Régulation ligne : < ±1% (entrée nominale)
• Régulation charge : < ±5%
• Rendement : jusqu'à 90% (charge complète)
• Protections : OCP, OVP, court-circuit avec récupération automatique, protection thermique
• Certifications : CE, FCC
• Humidité de fonctionnement : 10%–90% HR, sans condensation
• Température de fonctionnement : 0°C à 50°C (référence série : -20°C à +70°C pour certains modèles)
• Température de stockage : -20°C à 70°C
• Altitude : 0 à 10 000 ft
• Dimensions mécaniques : 120 x 45 x 19.6 mm
• Options de montage : carte, châssis, rail DIN
