Convertisseur DC/DC abaisseur ML-1280
de circuit impriméintégréde véhicule

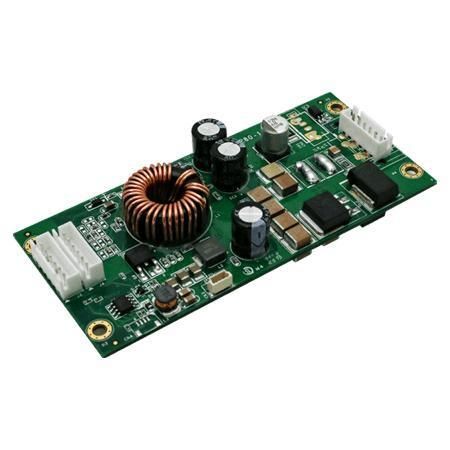

Convertisseur DC/DC abaisseur - ML-1280 - Winmate, Inc. - de circuit imprimé / intégré / de véhicule
Convertisseur DC/DC abaisseur - ML-1280 - Winmate, Inc. - de circuit imprimé / intégré / de véhicule
Convertisseur DC/DC abaisseur - ML-1280 - Winmate, Inc. - de circuit imprimé / intégré / de véhicule - image - 2
Convertisseur DC/DC abaisseur - ML-1280 - Winmate, Inc. - de circuit imprimé / intégré / de véhicule - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Winmate, Inc.

Caractéristiques

Spécification électrique
abaisseur
Configuration
de circuit imprimé, intégré
Applications
industriel, pour environnements sévères, de véhicule
Autres caractéristiques
à sortie simple, à grande gamme d'entrée, robuste, à découpage, avec protection contre les surintensités, avec protection contre la surchauffe, avec protection anti-surtension
Tension d'entrée

Max: 36 V

Min: 9 V

Tension de sortie

12 V

Puissance

80 W

Description

Présentation
Winmate ML-1280 est un module convertisseur CC/CC conçu pour les systèmes d'alimentation militaires et de défense, conforme à la norme MIL-STD-1275E. Il intègre un circuit surge-stopper, un suppresseur de transitoires de 6600 W et une protection eFuse pour limiter les pics de tension, l'inversion de polarité et les événements de surcharge ou de température. L'unité accepte une entrée 9–36V DC et fournit des sorties typiques comme 12V @ 6,67A (80W).

Principales caractéristiques
  • Conforme MIL-STD-1275E
  • Conversion CC-CC à haut rendement (jusqu'à 90% à pleine charge)
  • Plage d'entrée large : 9–36V DC
  • Conception à faible courant d'appel
  • Protection contre les surintensités de sortie (OCP) et régulation de sortie
  • Protection contre l'inversion de polarité d'entrée
  • Conception surge-stopper et suppresseur de transitoires 6600W (TVS)
  • Protection eFuse complète (sous-tension, surtension, surcharge, surchauffe)


Certifications
  • MIL-STD-1275E
  • FCC
  • CE


Caractéristiques techniques
Tension d'entrée : 9V à 36V DC
Exemple de sortie/charge : 12V @ 6,67A (80W)
Puissance nominale : 80W
Rendement : Jusqu'à 90% (pleine charge)
Ripple & bruit : <120 mV
Régulation ligne : < ±1% (entrée 9–36V)
Régulation charge : < ±5%
Fonctions de protection : OCP, OVP, protection contre inversion de polarité d'entrée, conception surge-stopper, TVS 6600W, eFuse (UVP/OVP/OLP/OTP)

Conditions environnementales
  • Humidité de fonctionnement : 10%–90% HR, sans condensation
  • Température de fonctionnement : 0°C à 50°C
  • Température de stockage : -20°C à 70°C
  • Altitude : 0 à 10000 ft


Mécanique
  • Dimensions : 110 x 50 x 18.1 mm


Applications & remarques produit
Le ML-1280 est conçu pour plateformes de défense, véhicules militaires et systèmes embarqués robustes nécessitant la conformité MIL-STD-1275E et une protection électrique multilayer. Les visuels produit montrent la disposition PCB, le TVS haute puissance, l'eFuse et les dispositifs de protection contre l'inversion de polarité.
