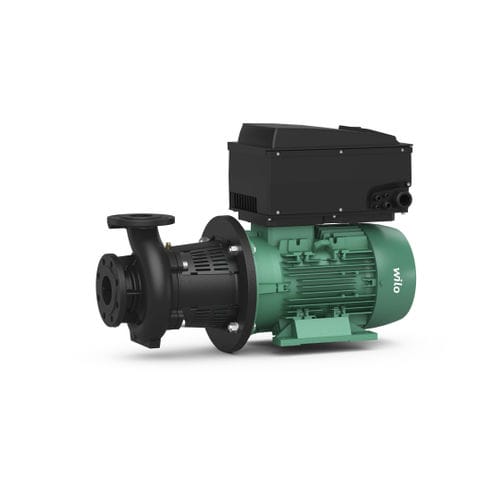

Pompe à rotor CronoBloc-BL-E series

à eauélectriquestationnaire

Conception
Pompe simple à moteur ventilé et variation électronique de construction monobloc avec raccord à bride et adaptation automatique de la puissance.

Application
Évacuation / pompage d'eau de chauffage (selon VDI 2035), d'eau froide et de mélanges eau-glycol sans matières abrasives dans les installations de chauffage, d'eau froide et d'eau de refroidissement.

Équipement / Fonction
Modes de fonctionnement

• Δp-c pour pression différentielle constante
• Δp-v pour pression différentielle variable
• PID-Control
• Mode régulation de vitesse (n = constante)

Élément de pilotage

• Bouton vert et écran

Fonctions manuelles

• Réglage de la valeur de consigne de pression différentielle
• Réglage de la vitesse de rotation (mode régulation de vitesse manuel)
• Réglage du mode de fonctionnement
• Réglage de la pompe sur MARCHE/ARRET
• Configuration de tous les paramètres de fonctionnement
• Acquittement des défauts

Fonctions de commande externes

• 1x entrée de commande « Priorité Off »
• 1x entrée de commande « Permutation des pompes externe » (uniquement active en mode pompes doubles)
• 1x entrée analogique 0–10 V, 2–10 V, 0–20 mA, 4–20 mA pour mode régulation de vitesse (DDC) et modification à distance de la valeur de consigne
• 1x entrée analogique 0–10 V, 2–10 V, 0–20 mA, 4–20 mA pour signal valeur réelle du capteur de pression

Fonctions de signalisation et d'affichage

• Report de défauts centralisé SSM
• Report de marche centralisé

Échange de données

• Interface infrarouge pour communication sans fil avec la clé IR
• Emplacement pour modules IF Wilo (Modbus, BACnet, CAN, PLR, LON) pour la connexion à la gestion technique centralisée
• Interface pour communication de la pompe double

Fonctions de sécurité

• Protection intégrale moteur avec déclencheur électronique intégré (sonde PTC)
• Verrouillage d'accès

Pilotage pompes doubles (2 pompes simples, application culotte uniquement)

• Mode de fonctionnement normal/secours (permutation automatique en cas de défaut)
• Mode de fonctionnement normal/secours permutation des pompes au bout de 24 heures
• Marche parallèle
• Marche parallèle (enclenchement ou arrêt en pic de charge avec rendement optimisé)

Désignation
Exemple: BL-E 80/145-11/2-xx
BL-E : Pompe monobloc avec régulation électronique
80 : Diamètre nominal DN du raccord de tuyau (bride de refoulement)
145 : Diamètre de roue nominal en mm
11 : Puissance nominale P2 en kW
2 : Nombre de pôles
-xx : Variante : p. ex. R1 - exécution sans capteur de pression différentielle

Contenu de la livraison

• Pompe
• Notice de montage et de mise en service

Options

• Variante …-R1 sans capteur de pression différentielle
• Variante …-L1 avec roue en bronze (moyennant supplément)
• Variante …-L4 avec roue en acier inoxydable (moyennant supplément)

Accessoires

• Cales pour montage sur socle
• Clé IR
• Module IF PLR pour connexion au convertisseur d'interface/PLR
• Module IF LON pour connexion au réseau LONWORKS
• Module IF BACnet
• Module IF Modbus
• Module IF CAN
• Système de régulation VR-HVAC / CCe-HVAC / SCe-HVAC
• Capteur de pression différentielle (DDG)

Caractéristiques / spécifications techniques

• Plage de température admissible : -20 °C à +140 °C
• Indice de rendement minimal (MEI) ≥ 0,4
• Garniture mécanique pour le pompage d'eau jusqu'à Tmax = +140 °C. Jusqu'à T ≤ +40 °C, mélange glycol 20–40 % autorisé. Pour glycol > 40 % ≤ 50 % et fluides autres que l'eau ou températures du fluide > +40 °C jusqu'à max. +120 °C, prévoir garniture mécanique alternative. Version S1 recommandée pour mélanges eau-glycol.
• Alimentation réseau : 3~440 V -5 % +10 %, 50/60 Hz ; 3~400 V ±10 %, 50/60 Hz ; 3~380 V -5 % +10 %, 50/60 Hz (variantes selon modèle)
• Compatibilité électromagnétique conforme sans mesures supplémentaires : émissions et immunité selon EN 61800-3:2018
• Classe de protection : IP55
• Diamètres nominaux disponibles : DN 32 à DN 150
• Pression de service max. : 16 bar jusqu'à +120 °C, 13 bar jusqu'à +140 °C
• Matériaux principaux : Corps de pompe et lanterne : EN-GJL-250 ; Roue version standard : EN-GJL-200 ; Roue version spéciale : Bronze CuSn10 ou acier inoxydable 1.4408 ; Arbre : 1.4122
• Garniture mécanique standard : AQEGG (autres garnitures disponibles sur demande)
