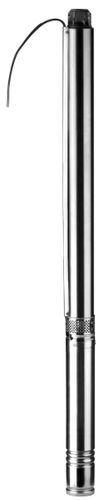

Pompe centrifuge Sub TWU 3 series

à eauélectriqueimmergée

Présentation
Pompe submersible multicellulaire 3", construction à coque, pour montage vertical ou horizontal. Pièces en contact avec le fluide résistantes à la corrosion. Clapet anti-retour intégré. Moteur facile d'entretien, à réenroulement.

Conception
Pompe immergée multicellulaire 3", construction à coque, pour le montage vertical ou horizontal.

Application
Pour le transport d'eau de pluie et d'eau de fonctionnement à partir de forages et de puits pour l'arrosage, l'irrigation et la distribution d'eau.

Équipement / Fonction

• Clapet antiretour intégré
• Moteur monophasé avec boîtier de condensateur avec protection thermique du moteur et interrupteur marche/arrêt
• Moteur rembobinable (rebobinable), paliers autolubrifiants

Désignation (exemples et signification des éléments)
Exemple : Wilo-Sub TWU 3-0115-EM
TWU = Gamme
3 = Diamètre du système hydraulique en pouces ["]
01 = Débit volumétrique nominal [m3/h] (préfixe de la désignation)
15 = Nombre d'étages de l'hydraulique
EM = Alimentation réseau : EM = monophasé, DM = triphasé

Hydraulique
Pompe immergée multicellulaire avec roues radiales en montage à empilement et clapet antiretour intégré. Raccord côté refoulement avec bride taraudée et taraudage. Toutes les pièces au contact du fluide sont fabriquées dans des matériaux résistants à la corrosion.

Moteur
Moteur monophasé ou triphasé pour démarrage direct. Le moteur rempli d'huile est rebobinable et dispose de paliers de moteur autolubrifiants.

Refroidissement

• Le refroidissement du moteur est réalisé par le fluide. La pompe doit toujours être immergée en cours d'opération.
• Le montage vertical peut être réalisé au choix avec ou sans enveloppe de refroidissement.
• Le montage horizontal doit être réalisé en liaison avec une enveloppe de refroidissement.

Contenu de la livraison

• Hydraulique + moteur entièrement montés
• Câble de raccordement de 1,8 m
• Coffret de commande (boîtier de condensateur) pour variante à courant monophasé
• Notice de montage et de mise en service

Accessoires

• Jupe de refroidissement
• Réservoir à vessie
• Vanne à volant
• Interrupteur à flotteur
• Interrupteur à pression
• Électrode
• Coffret de commande
• Coffret d'alarme
• Kit de résine de scellement
• Câble de raccordement

Caractéristiques / spécifications techniques

• Alimentation réseau : 1~230 V, 50 Hz ou 3~400 V, 50 Hz
• Mode de fonctionnement immergé : S1
• Température du fluide : 3 ... 35 °C
• Débit minimum au niveau du moteur : 0,08 m/s
• Teneur max. en sable : 50 g/m3
• Nombre de démarrages max. : 30/h
• Profondeur d'immersion max. : 150 m
• Classe de protection : IP58
• Raccord côté refoulement : Rp 1
